Преобразователь напряжения для поверки ПВЕ
Классы точности: 0.05, 0.1
Номер гос.реестра: 32575-11
Преобразователи напряжения высоковольтные емкостные масштабные серии ПВЕ полностью
заменяют любой эталонный трансформатор напряжения при поверке рабочих
измерительных трансформаторов напряжения 6–330 кВ класса точности 0,2 и менее
точных на месте эксплуатации. При поверке используются аттестованные в
Росстандарте методики (МИ приведены в разделе Документация). ПВЕ с 2005 г.

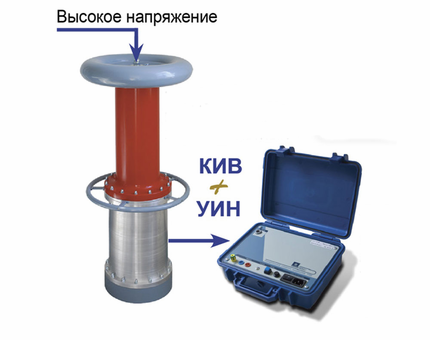

выпускаются на базе измерительных конденсаторов КИВ с элегазовой изоляцией.
| Погрешность измерений |
напряжения |
±0,05 или ±0,1 % |
| угловая |
±3' или ±5' |
Модели ПВЕ:
| Модель |
Масса и габариты* |
| ПВЕ-10 |
350*150 мм
до 4 кг |
| ПВЕ-10-2 (для поверки однофазных и трёхфазных ТН типа НАМИ и НАМИТ) |
2 шт. 350*150 мм
до 8 кг |
| ПВЕ-35 (возможно добавление ном. напряжения от 15 до 24 кВ) |
450*200 мм
до 8 кг |
| ПВЕ-35-2 (для поверки однофазных и трёхфазных ТН типа НАМИ-35) |
2 шт. 450*200 мм
до 16 кг |
| ПВЕ-110 (возможно добавление ном.напряжения 35 кВ) |
650*280 мм
до 25 кг |
| ПВЕ- 220 (возможно добавление ном. напряжения 110 кВ) |
950*300 мм
до 35 кг |
| ПВЕ-330 |
1100*350 мм
до 45 кг |
* - данные для первичного преобразователя без упаковки
Преимущества ПВЕ
- Компактные размеры и малый вес, оптимальная стоимость;
- Возможность измерения ПКЭ на стороне высокого напряжения;
- Класс точности 0,05;
- Любое номинальное напряжение от 3 до 330/v3 кВ.
|
