ТТР-3.100


Сделать заказ >>>

 Поиск в каталоге:

ТТР-3.100 Трансформатор тока разделительный трехфазный / Электротехника / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ТТР-3.100

Тип:
Трансформатор тока разделительный трехфазный

ТУ:


Краткое тех. описание:
Предназначены для гальванической изоляции последовательных цепей однофазных и трехфазных счетчиков электрической энергии от цепей тока поверочных установок при поверке и калибровке счетчиков переменного тока

Цена ТТР-3.100:
Уточняйте по телефону или через обратную связь.

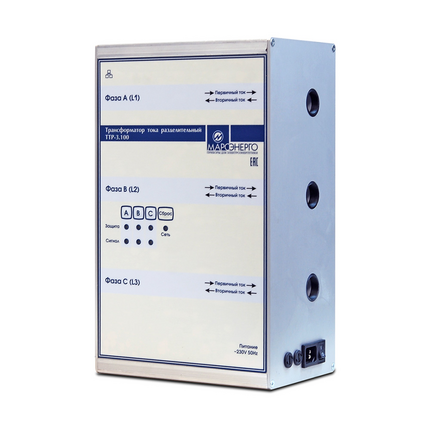

Трансформатор тока разделительный трехфазный ТТР-3.100

Гос. реестр № 85612-22

Класс точности: 0.02

Трехфазный разделительный трансформатор тока для поверки однофазных и трехфазных шунтовых счетчиков.

Трансформаторы ТТР-3.100 предназначены для гальванической изоляции последовательных цепей однофазных и трехфазных счетчиков электрической энергии от цепей тока поверочных установок при поверке и калибровке счетчиков переменного тока с номинальным напряжением до 0,66 кВ, номинальной частотой 50 или 60 Гц.

Трансформаторы ТТР-3.100 применяются для поверки и калибровки однофазных и трехфазных счетчиков электрической энергии переменного тока на многоместных поверочных установках УППУ-МЭ 3.1КМ-С.
С помощью одного ТТР-3.100 возможна поверка одновременно трех однофазных счетчиков.

Основные метрологические характеристики

Характеристика

Значение

Диапазон измерений среднеквадратического значения силы переменного тока

от 0,005 до 120 А

Пределы допускаемой основной относительной токовой погрешности в поддиапазоне:
от 5 до 50 мA

±0,2 %

от 50 мА (включительно) до 1 A

±0,05 %

от 1 до 120 A

±0,02 %

Пределы допускаемой основной абсолютной угловой погрешности в поддиапазоне токов:
от 5 мА до 1 A

±2 мин

от 1 до 120 A

±1 мин

Основные технические характеристики

Характеристика

Значение

Номинальный коэффициент трансформации

1:1

Номинальное значение первичного тока

100 А

Нормальная область значений частоты

от 45 до 66 Гц

Сопротивление нагрузки вторичной цепи при номинальном значении первичного тока

не более 5,0 мОм

Технология передачи данных

Fast Ethernet,

IEЕЕ 802.3

Интерфейс канала 100Base-TX

RJ 45

Количество портов Ethernet

1
