Наименование:
СОСНА-004

Тип:
Измеритель-регулятор

ТУ:


Краткое тех. описание:
Предназначены для измерения, управления и сигнализации в составе автоматизированных систем управления технологическими процессами

Цена СОСНА-004:
Уточняйте по телефону или через обратную связь.

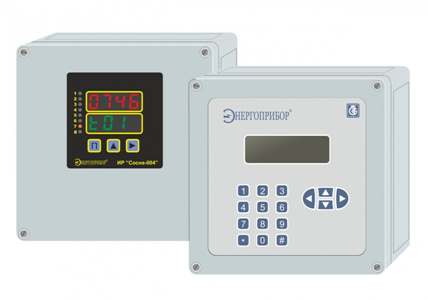

Измеритель-регулятор "СОСНА-004"



Приборы серии ИР «СОСНА-004» предназначены для измерения, управления и сигнализации в составе автоматизированных систем управления технологическими процессами. Приборы измеряют технологические параметры с помощью первичных преобразователей (ПП), вырабатывают управляющие и информационные сигналы для других элементов систем управления. Приборы устанавливаются в местах расположения контрольно-измерительной аппаратуры и рассчитаны на щитовой монтаж в вертикальной плоскости.

До 12 входных измерительных каналов: 1, 2, 4, 6, 8, 12.

До 6 входных каналов регулирования.

Под конкретный тип ПП: ТС, ТП, ИПТВ, УСТ, УСН.

Измерение входного сигнала частоты.

До 6 дискретных выходных устройств: 1, 2, 4, 6.

До 3 выходных аналоговых устройств: 1, 2.

Под конкретный алгоритм регулирования.

Основные законы регулирования: 2П, 3П, ПИД и ПДД.

Реализация программного регулирования.

Обмен данными с компьютером и дистанционное управление процессом.

Создание архива данных.

Возможность сохранения архива данных на USB-flash-память.

Подключение ПП может осуществляться через блочные разъемы.

Назначение
Приборы серии ИР «СОСНА-004» предназначены для измерения, управления и сигнализации в составе автоматизированных систем управления технологическими процессами. Приборы измеряют технологические параметры с помощью первичных преобразователей (ПП), вырабатывают управляющие и информационные сигналы для других элементов систем управления. Приборы устанавливаются в местах расположения контрольно-измерительной аппаратуры и рассчитаны на щитовой монтаж в вертикальной плоскости.

Выполняемые функции:
- измерение сигнала ПП, преобразование его в единицы технологического параметра в соответствии с НСХ датчика и отображение измеренного значения на экране прибора;
- масштабирование входного сигнала, раздельное по каждому каналу, и отображение результата измерения в единицах физических величин (только для унифицированных входных сигналов);
- индикация результата измерения по выбранному каналу на 4-х разрядном индикаторе с возможностью автоматического переключения индикации измеренного значения входного сигнала по каналам с фиксированным периодом;
- возможна установка многострочного жидкокристаллического индикатора с возможностью отображения измеренных значений по всем каналам одновременно;
- регулирование по определенному алгоритму регулирования;
- сигнализация аварийных ситуаций при работе прибора, в том числе диагностика обрывов линий подключения первичных преобразователей;
- светодиодная индикация состояния дискретных выходных сигналов управления;
- задание параметров работы прибора при помощи кнопок на лицевой панели;
- сохранение параметров прибора в энергонезависимой памяти при отключении напряжения питания;
- формирование выходного аналогового сигнала тока или напряжения, пропорционального величине контролируемого параметра (при наличии аналоговых выходов);
- формирование архива данных (при наличии архивной памяти);
- перенос архивных данных на USB-флеш-память (при наличии USB-адаптера);
- передача информации о контролируемом параметре на компьютер или автоматизированные системы управления вышестоящих уровней по последовательному интерфейсу (при наличии интерфейса).

Краткое описание
Напряжение питания: ~ 230 В; ~ 24 В; = 24 В.
Встроенный блок питания для активных преобразователей и выходных аналоговых устройств: = 24 В, 50 мА.
Настенный способ монтажа.
Габаритные размеры (без элементов крепления): 182ґ180ґ93 мм.
Масса – не более 1,3 кг.
Степень защиты оболочки: IP54.
Гарантийный срок эксплуатации – 18 месяцев, но не более 24 месяцев с даты изготовления.
Межповерочный интервал – не более 24 месяцев.

Измерительные входы
Прибор может иметь до 12 измерительных входов, предназначенных для работы без дополнительных устройств с различными типами ПП или входными сигналами: ТС, ТП, ИПТВ, УСТ, УСН. В процессе работы прибор контролирует исправность подключенного ко входу ПП и, в случае обнаружения неисправности, сигнализирует об этом выводом на нижний цифровой индикатор сообщения об ошибке.

Руководство по эксплуатации.   ИР "Сосна-004" отличаются большим разнообразием конфигураций и настроек и не имеют универсального руководства. Дубликат руководства на эти измерители-регуляторы предоставляется по запросу при указании номера и по индивидуальным характеристикам прибора, указанным на корпусе или отображаемым при его настройке.

Измерительные входы
Прибор может иметь до 12 измерительных входов, предназначенных для работы без дополнительных устройств с различными типами ПП или входными сигналами: ТС, ТП, ИПТВ, УСТ, УСН. В процессе работы прибор контролирует исправность подключенного ко входу ПП и, в случае обнаружения неисправности, сигнализирует об этом выводом на нижний цифровой индикатор сообщения об ошибке.

Тип ПП

 (входной сигнал)

Диапазон преобразования

входного сигнала

Разрешение ИР Пределы допускаемой приведенной погрешности преобразования
ИР «Сосна-004»/ТС
100Н (α=0,00617 °С-1) От -60 до +180 °С 0,1 °С ±0,25 %
50М (α=0,00428 °С-1) От -80 до +200 °С
100М (α=0,00428 °С-1)
50П (α=0,00391 °С-1) От -80 до +600 °С
100П (α=0,00391 °С-1)
Pt100 (α=0,00385 °С-1)
Pt500 (α=0,00385 °С-1)
Pt1000 (α=0,00385 °С-1)
ИР «Сосна-004»/ТП
ТХК (L) От 0 до 800 °С 1 °С ±0,5 %
ТЖК (J) От 0 до 900 °С
ТХА (K) От 0 до 1300 °С
ТНН (N) От 0 до 1300 °С
ТПП13(R) От 0 до 1600 °С
ТПП10(S) От 0 до 1600 °С
ТПР(В) От 600 до 1800 °С
ТВР(А-1) От 0 до 2500 °С
ТВР(А-2) От 0 до 1800 °С
ТВР (A-3) От 0 до 1800 °С
ИР «Сосна-004»/УСТ
от 0 до 5 мА От -999 до +9999 ед. 1 ед. мл. разряда ±0,25 %
от 0 до 20 мА
от 4 до 20 мА
ИР «Сосна-004»/УСН
от 0 до 75 мВ От -999 до +9999 ед. 1 ед. мл. разряда ±0,25 %
от 0 до 100 мВ
от 0 до 5 В
от 1 до 5 В
от 0 до 10 В
ИР «Сосна-004»/ИПТВ
от 0 до 5 мА От -40 до 100 °С, от 0 до 100% 1 ед. мл. разряда ±0,25 %
от 4 до 20 мА От -40 до 100 °С, от 0 до 100%

Дискретные выходные устройства
Количество дискретных выходов на измерительный канал зависит от необходимого закона регулирования.

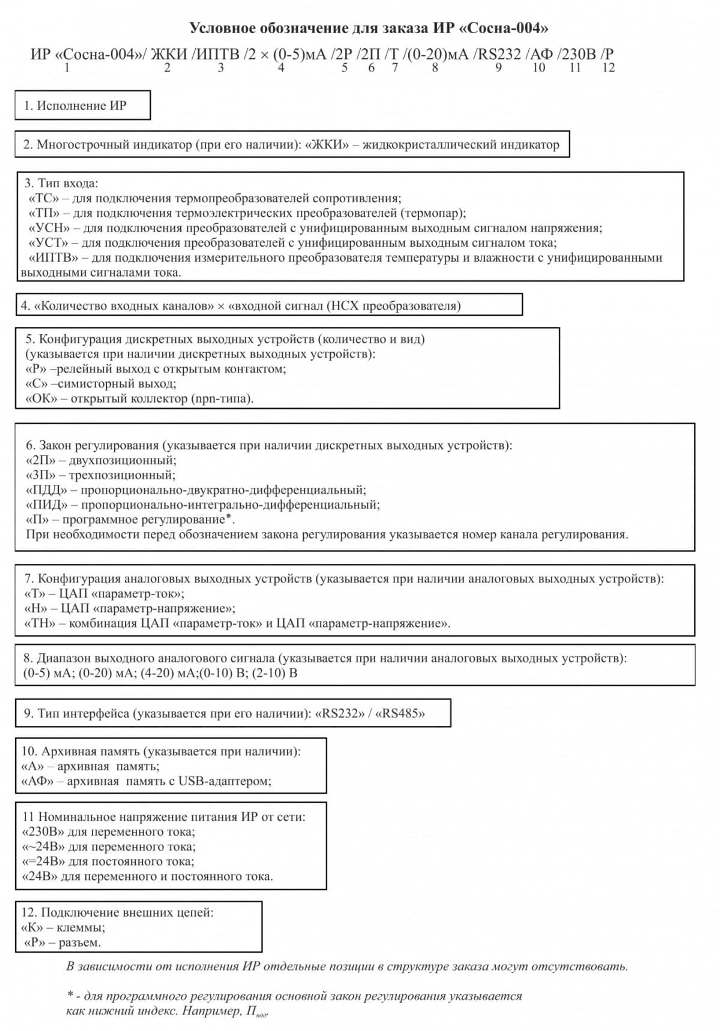

Закон регулирования оговаривается при заказе.

Обозначение Тип выходного устройства Электрические характеристики
Р электромагнитное реле с открытым контактом 3 А при 250 В
РП электромагнитное реле с переключающим контактом
С симисторная оптопара 1 А при 250 В
ОК транзисторная оптопара (npn-типа):

открытый коллектор

50 мА при 30 В

Аналоговые выходные устройства
Реализованы в виде цифроаналоговых преобразователей (ЦАП) «параметр-напряжение» или «параметр-ток» и предназначены для формирования сигнала напряжения или постоянного тока для удаленного устройства управления или регистрации.

Тип аналогового выходного устройства Диапазон выходного сигнала Сопротивление нагрузки Пределы допускаемой приведенной погрешности преобразования
ЦАП

«параметр-напряжение»

от 0 до 10 В не менее 2 кОм ±1 %
от 2 до 10 В
ЦАП

«параметр-ток»

от 0 до 5 мА не более 2 кОм
от 0 до 20 мА не более 0,5 кОм
от 4 до 20 мА
