Наименование:
Преобразователи давления 2020, 2120, 2220, 2320, 2420, 2460 и пр.

Тип:


ТУ:
ТУ 4212-023-07503230-2010

Краткое тех. описание:
Предназначены для непрерывного преобразования измеряемого давления (избыточного, абсолютного, давления-разрежения, разности давлений) рабочих сред (жидкости, пара, газа) в непрерывный электрический сигнал напряжения постоянного тока

Цена Преобразователи давления 2020...:
Уточняйте по телефону или через обратную связь.

Преобразователи давления 2020, 2120, 2220, 2320, 2420, 2460 и пр.

Преобразователи давления предназначены для непрерывного преобразования измеряемого давления (избыточного, абсолютного, давления-разрежения, разности давлений) рабочих сред (жидкости, пара, газа) в непрерывный электрический сигнал напряжения постоянного тока. Изготавливаются по ТУ 4212-023-07503230-2010.

Преобразователи моделей 2020, 2030, 2040, 2110, 2120, 2130, 2140, 2210, 2220, 2230, 2240, 2310, 2320, 2330, 2340, 2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460 по требованию заказчика могут поставляться без фланцев в виде мембранного блока.

Принцип действия

При деформации чувствительного элемента под воздействием входной измеряемой величины (избыточного давления или разности давлений) изменяется электрическое сопротивление кремниевых тензорезисторов мостовой схемы на поверхности этого чувствительности элемента.

Электрические характеристики выходного сигнала

— Сопротивление цепей питания и выходного сигнала, кОм

4,5±0,35

— Ток питания, мА

1,5

— Диапазон выходного сигнала Uд, мВ

270 - 440

— Сопротивление электрических цепей относительно корпуса, (при испытательном напряжении 100В), МОм

не менее 20

— Значения сопротивления цепей питания и выходного сигнала, а также диапазона выходного сигнала нормируются при значении температуры +20 оС.

Параметры надёжности

— Средняя наработка до отказа не менее, час

100000

— Средний срок службы, лет

10

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

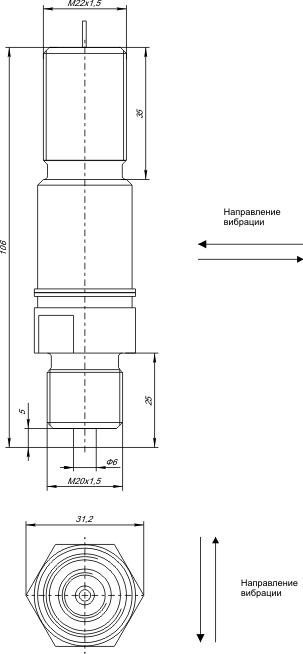

Преобразователь давления моделей 2051, 2061, 2151, 2161, 2171, 2351

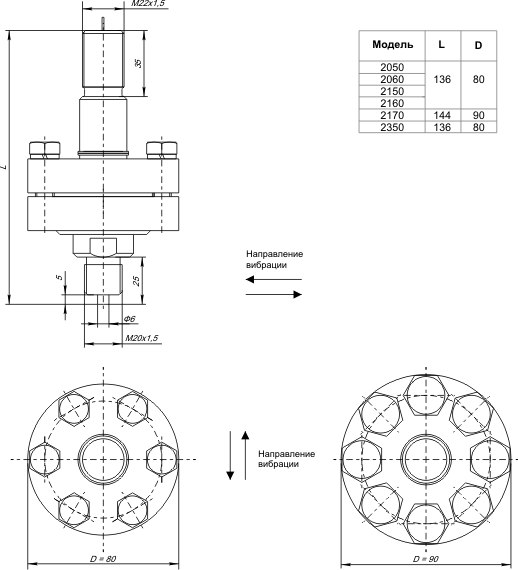

Преобразователь давления моделей 2050, 2060, 2150, 2160, 2170, 2350

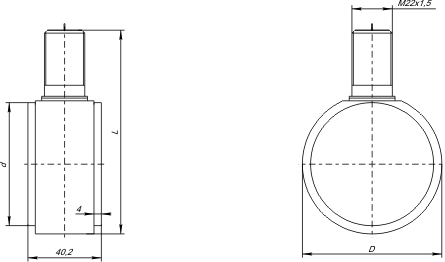

Преобразователь давления (мембранный блок) моделей 2110, 2120, 2130, 2140, 2210, 2220, 2230, 2240, 2310, 2320, 2330, 2340, 2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460

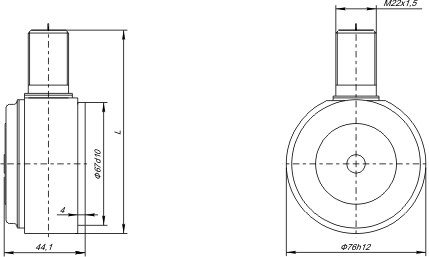

Преобразователь давления (мембранный блок) моделей 2020, 2030, 2040

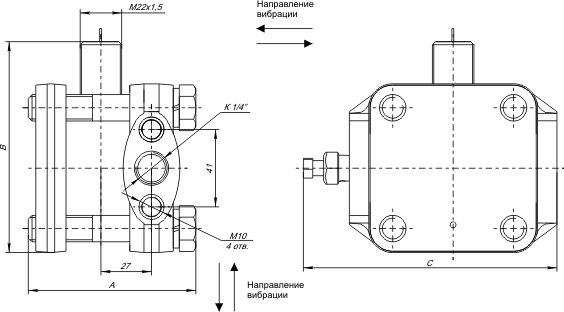

Преобразователь давления моделей 2020, 2030, 2040, 2110, 2120, 2130, 2150, 2210, 2220, 2230, 2240, 2310, 2320, 2330, 2350 (с фланцем)

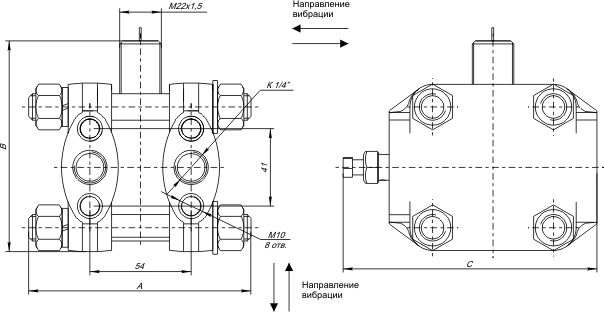

Преобразователь давления моделей 2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460 (с фланцем)
