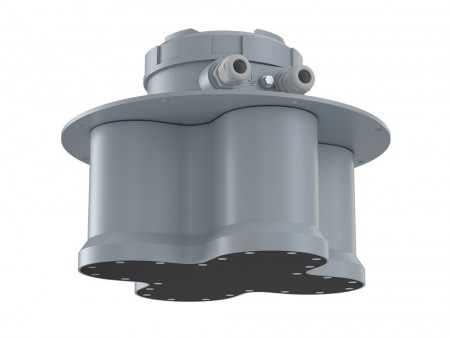

3D-уровнемер УЛМ-3D-5

УЛМ-3D-5, это многолучевой радарный уровнемер с рабочей частотой свыше 120ГГц, предназначенный для измерения уровня и объема сыпучего материала в резервуаре (бункер, силос и т.д.). Благодаря использованию такой уникальной схемы построения и сверхвысокочастотной радарной технологии, радарный уровнемер УЛМ-3D-5 гарантировано измеряет уровень сыпучего продукта в нескольких точках одновременно. Результаты измерения позволяют произвести вычисление и построение трехмерного профиля поверхности сыпучего продукта, хранящегося в бункере и вычислить объем контролируемого материала.

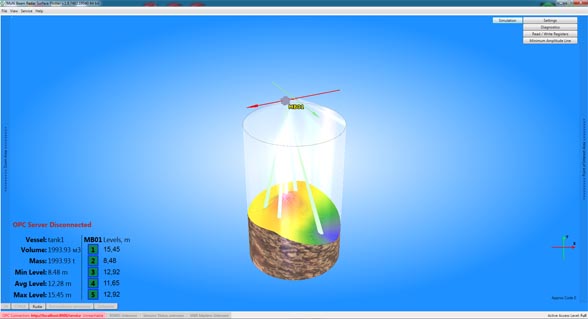

Радарный принцип гарантирует стабильные измерения не зависящие от запыленности, а высокая частота и узость измерительного луча УЛМ-3D-5 высокую избирательность, чувствительность и точность измерения уровня в каждой точке. Результат измерения сыпучего продукта, по точности, обеспечиваемый УЛМ-3D-5 многократно превышает результат однолучевого уровнемера. При использовании УЛМ-3D-5 одновременно с программным комплексом MULTI BEAM RADAR SURFACE PLOTTER, с высокой точностью вычисляется объем хранимого продукта и выводится визуальное трехмерное изображение поверхности продукта.

Для дополнительного увеличения точности измерения объема и дополнительной детализации отображения поверхности, на одном резервуаре могут быть установлены несколько УЛМ-3D-5 одновременно. В этом случае, уровнемеры объединяются в единую измерительную систему.

ОСОБЕННОСТИ

• Многоканальность - одновременное измерение уровня в 5 точках.
• Рабочая частота - 120-140 ГГц.
• Изолированная, защищенная антенная система.
• Точность измерения уровня ±5мм. каждым каналом (лучом).
• Ширина измерительного луча (диаграммы направленности) каждого канала - 2⁰.
• Измерение среднего уровня.
• Измерение объема.
