ПРОТЕК(Л) Станция катодной защиты / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ПРОТЕК(Л)

Тип:
Станция катодной защиты

ТУ:


Краткое тех. описание:
Предназначена для электрохимической защиты подземных стальных сооружений от почвенной коррозии, сбора и обработки информации о коррозионных процессах и противокоррозионной защите и передачи этой информации в системы телемеханики

Цена ПРОТЕК(Л):
Уточняйте по телефону или через обратную связь.

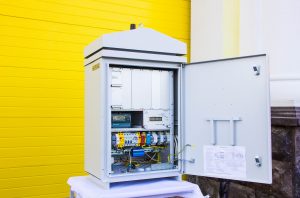

Станция катодной защиты ПРОТЕК(Л)

Станция катодной защиты ПРОТЕК(Л) (далее по тексту – ПРОТЕК(Л)) построена на базе импульсного преобразователя и предназначена для электрохимической защиты подземных стальных сооружений от почвенной коррозии, сбора и обработки информации о коррозионных процессах и противокоррозионной защите и передачи этой информации по интерфейсу RS‑485/Fiber optic[1]/GSM[1]/токовая петля 4…20 мА[1] в системы телемеханики. ПРОТЕК(Л) поддерживает режимы телеизмерения, телесигнализации, телеуправления и телерегулирования.

ПРОТЕК(Л) позволяет производить мониторинг коррозионных процессов в одной точке – точке дренажа.

Соответствие стандартам

Оборудование внесено в реестр ПАО «Транснефть».

ГОСТ 9.602‑2016 «Сооружения подземные. Общие требования к защите от коррозии».

ГОСТ Р 51164‑98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии».

ОТТ‑75.180.00‑КТН‑016‑19 «Станции катодной защиты и дренажной защиты для объектов магистральных трубопроводов»

СТО Газпром ГАЗОРАСПРЕДЕЛЕНИЕ 5.2‑1‑2013 «Преобразователи для катодной защиты».

[1] Указанные функции могут быть реализованы опционально.

Характеристики

Номинальная выходная мощность, номинальный суммарный выходной ток, выходное напряжение, полная потребляемая мощность, габаритные размеры и масса ПРОТЕК(Л) приведены в таблице 1.

Номинальное напряжение питающей сети переменного тока, В…………………………………….. 230

Частота питающей сети, Гц…………………………………………………………………………………………. 50±5

Напряжение питающей сети переменного однофазного тока, при котором обеспечивается безаварийное функционирование, В,……………………………………………………………………. 150 – 264

КПД модулей силовых при номинальной выходной мощности, %, не менее……………………. 90

Пределы плавного регулирования выходного тока, %………………………………………………. 5 – 100

Коэффициент пульсаций выходного тока, %, не более………………………………………………………. 1

Пределы регулирования потенциала защищаемого подземного стального сооружения с омической составляющей, В…………………………………………………………………………. от минус 0,5 до минус 4,0

Пределы регулирования поляризационного потенциала защищаемого подземного стального сооружения, В…………………………………………………………………………….. от минус 0,8 до минус 2,0

Климатическое исполнение У1 (шкаф IP34 по ГОСТ 14254‑2015) по ГОСТ 15150‑69.

Уровень звукового давления, создаваемый при работе, дБ, не более…………………………….. 60

Таблица 1 – Основные характеристики ПРОТЕК(Л)

СКЗ Номинальная выходная мощность, кВт Номинальный суммарный выходной ток при номинальном выходном напряжении, А Номинальное выходное напряжение, В Диапазон выходного напряжения, В Полная потребляемая мощность, кВ·А, не более Габаритные размеры (в×ш×г), мм, не более Масса, кг, не более
ПРОТЕК(Л)‑H1‑8/4(24/48) 0,2 8,0/4,0 24/48 1,0 – 48,0 0,25 1060×600×440 60
ПРОТЕК(Л)‑H2‑16/8(24/48) 0,4 16,0/8,0 24/48 1,0 – 48,0 0,49 1060×600×440 62
ПРОТЕК(Л)‑H3‑24/12(24/48) 0,6 24,0/12,0 24/48 1,0 – 48,0 0,74 1060×600×440 64
ПРОТЕК(Л)‑H4‑32/16(24/48) 0,8 32,0/16,0 24/48 1,0 – 48,0 0,99 1060×600×440 66
ПРОТЕК(Л)‑I1‑21/10(48/96) 1,0 21,0/10,5 48/96 1,5 – 48,0/ 3,0 – 96,0 1,23 1060×600×440 68
ПРОТЕК(Л)‑I2‑42/21(48/96) 2,0 42,0/21,0 48/96 1,5 – 48,0/ 3,0 – 96,0 2,47 1060×600×440 73
ПРОТЕК(Л)‑I3‑63/31(48/96) 3,0 63,0/31,5 48/96 1,5 – 48,0/ 3,0 – 96,0 3,70 1060×600×440 78
ПРОТЕК(Л)‑I4‑84/42(48/96) 4,0 84,0/42,0 48/96 1,5 – 48,0/ 3,0 – 96,0 4,94 1060×600×440 86
ПРОТЕК(Л)‑I5‑105/52(48/96) 5,0 105,0/52,5 48/96 1,5 – 48,0/ 3,0 – 96,0 6,17 1060×600×440 94

Условия эксплуатации

Температура окружающего воздуха, ºС……………………………………………. от минус 45 до +45

Относительная влажность воздуха при t = +25 ºС, %, не более……………………………………. 98

Атмосферное давление, кПа (мм рт. ст.)………………………………………. 84,0 – 106,7 (630-800)

 Функциональные возможности

Работа в режиме стабилизации тока катодной защиты.

Работа в режиме стабилизации суммарного или поляризационного потенциала защищаемого сооружения.

Автоматический переход в режим стабилизации выходного тока при обрыве в цепи электрода сравнения.

Работа в режиме стабилизации выходного напряжения (при проведении интенсивных измерений).

Защита от импульсных (грозовых) перенапряжений по всем цепям внешней коммутации.

Измерение, отображение на встроенном индикаторе модуля управления ПРОТЕК‑МК и передача по интерфейсу RS‑485/Fiber optic[1])/GSM2) в систему телемеханики следующих параметров:

  • выходной ток катодной защиты преобразователя;
  • потенциал (суммарный, поляризационный) сооружения в точке дренажа;
  • выходное напряжение преобразователя;
  • режим работы преобразователя (стабилизация тока, стабилизация защитного или поляризационного потенциала, стабилизации выходного напряжения);
  • режим управления преобразователем (ручной, дистанционный);
  • время защиты сооружения;
  • текущие дата и время;
  • состояние пластин индикатора скорости коррозии в точке дренажа;
  • значение напряжения питающей сети ~230 В;
  • накопленный расход электроэнергии ~230 В;
  • состояние модулей силовых;
  • температура внутри шкафа ПРОТЕК(Л).

Дистанционное управление по интерфейсу RS‑485/Fiber optic2)/GSM2) следующими режимами преобразователя:

  • режим работы преобразователя (стабилизация тока катодной защиты, стабилизация суммарного или поляризационного потенциала, стабилизация выходного напряжения);
  • включение и выключение режима ожидания преобразователя (выходное напряжение равно нулю, стабилизация не осуществляется).

Дистанционное регулирование по интерфейсу RS‑485/Fiber optic2)/GSM2) следующих параметров:

  • выходной ток преобразователя;
  • потенциал (суммарный, поляризационный) сооружения.

Пример записи при заказе:

ПРОТЕК(Л)‑I5‑105/52(48/96)‑RS‑У1[2]), где:

ПРОТЕК(Л) – станция катодной защиты в соответствии с требованиями ОТТ‑75.180.00‑КТН‑016‑19 и СТО Газпром ГАЗОРАСПРЕДЕЛЕНИЕ 5.2‑1‑2013 в компактном шкафу.

I – тип модуля силового в системе обозначений:
H – ПРОТЕК‑МС‑0,2(48); I – ПРОТЕК‑МС‑1,0(48/96).

105/52 – номинальный выходной ток ПРОТЕК(Л) в амперах, если исполнение станции позволяет работать в режиме удвоения выходного напряжения, то добавляется знак «/» и после знака «/» указывается значение тока для режима удвоенного выходного напряжения.

(48/96) – номинальное выходное напряжение в вольтах: 48 В или 96 В, если исполнение станции позволяет работать в режиме удвоения выходного напряжения, то добавляется знак «/» и после знака «/» указывается значение удвоенного выходного напряжения.

RS – тип интерфейса связи с системой телемеханики: RS – RS‑485 (двух проводной); FO – Fiber optic волоконно-оптическая линия связи; GSM – цифровая мобильная сотовая связь; AN – аналоговая токовая петля 4 – 20 мА.

У1 – климатическое исполнение по ГОСТ 15150‑69.

Климатическое исполнение У1 (шкаф IP34 по ГОСТ 14254‑2015) по ГОСТ 15150‑69.

[1]) Указанные функции могут быть реализованы опционально.

[2]) Полный состав оборудования определяется согласно Карте заказа на ПРОТЕК(Л).
