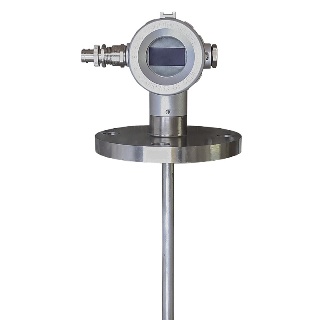

Уровнемер магнитострикционный поплавковый МАГНИТЭК-М

Уровнемеры магнитострикционные МАГНИТЭК-М выпускаются по ТУ ГРВТ.407629.004 и применяются для непрерывного измерения уровня жидких сред в различных находящихся под давлением и открытых резервуарах, емкостях и сосудах, эксплуатирующихся на объектах нефтегазовых, нефтехимических, атомных и предприятий других отраслей промышленности в составе различных технологических установок.
Уровнемеры магнитострикционные МАГНИТЭК-М могут применяться для контроля текущего уровня практически любых типов жидкостей: вода, нефть различной вязкости, светлые и темные нефтепродукты, масла, охлаждающие жидкости, кислоты и щелочи (в соответствующих исполнениях по материалам чувствительного элемента и присоединительных узлов).

• нефтегазовая промышленность
• химическая и нефтехимическая отрасли
• атомная промышленность
• морские и речные суда и танкеры
• газовозы и химовозы
• морские буровые платформы
• горно-обогатительная и металлургическая отрасли
• производство, распределение и очистка воды
• производство строительных материалов
• пищевая промышленность
• жилищно-коммунальное хозяйство
• сельское хозяйство и др.

• непрерывное измерение уровня жидкостей
• непрерывное измерение уровня раздела сред жидкость/жидкость
• одновременное непрерывное измерение общего уровня жидкости и уровня раздела сред жидкость/жидкость
• одновременное непрерывное измерение общего уровня жидкости и контроль наличия/отсутствия жидкости на заданном уровне (до двух точек контроля)

• минимальная зависимость от импортных материалов и комплектующих изделий
• широкий диапазон рабочих температур контролируемой среды
• широкий диапазон давлений контролируемой среды
• широкий спектр применений благодаря простому и надежному принципу действия
• стабильность уровней срабатывания
• виброустойчивость
• непрерывное изменение уровня, не зависящее от изменения таких физических и химических свойств среды как: электропроводность, диэлектрические свойства, давление, наличие вакуума, температура, паров, конденсации
• простота монтажа и ввода в эксплуатацию
• исполнение для применений на кораблях и судах
• исполнение для применений на ОАЭ

Принцип действия магнитострикционного уровнемера МАГНИТЭК-М основан на определении положения магнитного поплавка по принципу магнитострикции.
Уровнемеры МАГНИТЭК представляют собой моноблочную конструкцию и состоят из электронного блока, размещенного в корпусе из нержавеющей стали, и штока с расположенным внутри волноводом (проводник из магнитострикционного материала). В зависимости от модификации шток может быть жестким или гибким и изготавливается из различных материалов с учетом параметров процесса: агрессивность среды, температура, давление. Поплавок с постоянным магнитом внутри перемещается вдоль штока. Периодически токовый импульс, генерируемый пьезоэлекрическим преобразователем, расположенным в электронном блоке уровнемера, передается по волноводу в направлении поплавка. В точке пересечения магнитного поля, вызванного токовым импульсом, с магнитным полем постоянного магнита поплавка возникает механическая (акустическая) волна, которая движется с постоянной скоростью по волноводу обратно в направлении электронного блока уровнемера. Измеренное время между стартом токового импульса и его возвращением в виде ультразвуковой волны и является точным определением расстоянием до поплавка. Электроника уровнемера пересчитывает полученное расстояние до поплавка в текущий уровень жидкости уровня. Корпус электронного блока закрывается резьбовой крышкой. В исполнении с дисплеем на крышке прибора расположено прозрачное окно для снятия показаний. Уплотнение между корпусом и крышкой обеспечивается резиновым кольцом. Уплотнение кабеля производится кабельным вводом. В высокотемпературном исполнении уровнемер оснащается теплоотводом.
