ВИБРОТЭК-У — датчик уровня/наличия

Датчики уровня ВИБРОТЭК-У выпускаются по ТУ ГРВТ.407629.004 и применяются  для контроля уровня жидких и сыпучих сред в различных находящихся под давлением и открытых резервуарах, емкостях и сосудах, эксплуатирующихся на объектах нефтегазовых, нефтехимических, атомных и предприятий других отраслей промышленности в составе различных технологических установок. В большинстве случаев ВИБРОТЭК-У применяются как сигнализаторы аварийного, предельного верхнего и нижнего уровней, для контроля и управления насосами и запорно-регулирующей арматурой, сигнализации наличия жидкости в трубопроводах для защиты насосов от сухого хода. Датчики ВИБРОТЭК-У могут применяться для контроля уровня и наличия практически любых типов жидкостей: вода, нефть различной вязкости, светлые и темные нефтепродукты, масла, охлаждающие жидкости, кислоты и щелочи (в соответствующих исполнениях по материалам чувствительного элемента и присоединительных узлов).

• химическая и нефтехимическая отрасли
• атомная промышленность
• морские и речные суда и танкеры
• газовозы и химовозы
• морские буровые платформы
• горно-обогатительная и металлургическая отрасли
• производство, распределение и очистка воды
• производство строительных материалов
• пищевая промышленность
• жилищно-коммунальном хозяйство
• сельское хозяйство и др.

• контроль наличия/отсутствия жидких сред на заданном уровне
• контроль уровня высоковязких и налипающих, а также сильно пенящихся жидких сред
• контроль одним сенсором двух предельных/рабочих уровней жидких сред

• Давление процесса до 25МПа
• Температура рабочей среды до +450°С
• Базовый корпус из нержавеющей стали
• Компактность
• Механическая прочность конструкции
• Самоочистка – улучшенное стекание жидкости и стойкость к налипанию
• Любые резьбовые и фланцевые соединения
• Опциональный гибкий зонд с длиной до 8м
• Возможность изменения режимов работы
• Функция самодиагностики и контроля состояния сенсора
• Версия с дополнительным релейным выходом по неисправности/налипанию
• Химически стойкие исполнения для работы со всеми видами агрессивных жидкостей (кислотами, щелочами и т.д.)

• при отсутствии среды индикатор включается периодически на время не более 100 мс с паузой между включениями не менее 900
• при наличии среды индикатор включается периодически на время не менее 900 мс с паузой между включениями не более 100 мс;
• при неисправности сигнализатора индикатор включается периодически частотой не менее 2 Гц;
• при загрязнении чувствительного элемента индикатор включается периодически на время не более 100 мс с паузой не более 400 мс.
• при переключении сигнализатора в режим «Контроль» индикатор в случае исправного состояния сигнализатора периодически включается на время не более 100 мс с паузой между включениями не более 100 мс;

• при отсутствии среды индикатор включается один раз на время не более 100 мс частотой не более 0,5 Гц;
• при наличии среды индикатор включается последовательно два раза на время не более 100 мс с паузой между включениями не более 100 мс частотой не более 0,5 Гц;
• при неисправности сигнализатора индикатор включается последовательно три раза на время не более 100 мс с паузой между включениями не более 100 мс частотой не более 0,5 Гц.


• при отсутствии среды индикатор зеленого цвета включается периодически на время не более 100 мс с паузой не менее 900 мс;
• при заполнении контролируемой средой контрольной точки среды индикатор красного цвета включается последовательно на время не более 100 мс с паузой не более 100 мс и частотой не более 0,5 Гц. Количество включений соответствует количеству заполненных точек контроля;
• при контроле исправности в случае исправного состояния сигнализатора индикатор зеленого цвета включается c частотой не менее 2 Гц;
• при контроле исправности в случае неисправного состояния сигнализатора индикатор красного цвета включается c частотой не менее 2 Гц.

Принцип действия датчика уровня жидкости ВИБРОТЭК-У основан на зависимости резонансной частоты собственных колебаний чувствительного элемента (резонатора механических колебаний) от плотности контролируемой среды.

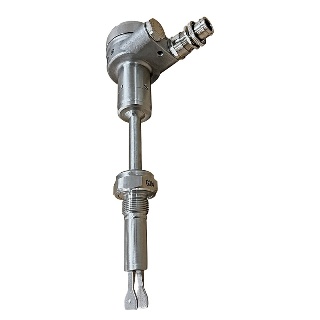

Датчики ВИБРОТЭК-У представляют собой моноблочную конструкцию из нержавеющей стали и представляют собой сенсор с пьезоэлектрическими преобразователями, совмещенный с блоком электронным. В зависимости от модификации сенсор может быть жестким или гибким с вилочным или стержневым чувствительным элементом.
В высокотемпературном исполнении сигнализатор оснащается теплоотводом. Отсек электронного блока закрывается резьбовой крышкой. На крышке прибора расположено прозрачное окно для снятия показаний светодиодного индикатора. Уплотнение между корпусом и крышкой обеспечивается резиновым кольцом. Уплотнение кабеля производится кабельным вводом. Снаружи на корпусе нанесена отметка области поднесения магнита (активация функционала проверки).

По заказу датчик уровня ВИБРОТЭК-У может комплектоваться вторичным преобразователем, предназначенным для размещения во взрывобезопасной зоне. К одному вторичному преобразователю подключается до 8 сигнализаторов (вторичный преобразователь может обслуживать до 8 точек контроля). На лицевой панели вторичного преобразователя расположены элементы индикации.

Для облегчения монтажа на трубопроводах ВИБРОТЭК может поставляться к комплекте с монтажной вставкой соответствующего диаметра резьбового, фланцевого или приварного присоединения.

Дополнительно внутри корпуса электронного блока расположены:
- геркон, предназначенный для активизации (с помощью магнита) режима самодиагностики - проведения контроля исправности датчика, контроля целостности электрических цепей и состояния сенсора, имитации срабатывания прибора (соответствующего изменения выходного сигнала и режима светодиодного индикатора)
- переключатель определяющий нормальное состояние (не сработал): при наличии жидкости или при ее отсутствии
- переключатель выбора задержки срабатывания (от 0,5 до 15 секунд)
- светодиодный индикатор текущего состояния прибора
