Описание
Технические данные

Наименование:
УЛЬТРАТЭК-С

Тип:
Ультразвуковой сигнализатор уровня со стержневым сенсором

ТУ:
ТУ ГРВТ.407731.001

Краткое тех. описание:
Применяются для контроля уровня жидких сред в различных находящихся под давлением и открытых резервуарах, емкостях и сосудах, эксплуатирующихся на объектах нефтегазовых, нефтехимических, атомных и любых других предприятий в составе различных технологических установок

Цена УЛЬТРАТЭК-С:
Уточняйте по телефону или через обратную связь.

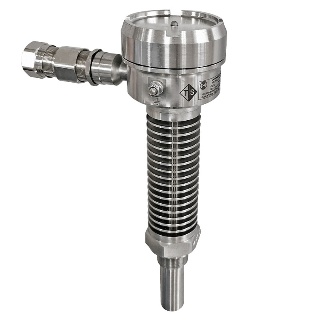

УЛЬТРАТЭК-С - ультразвуковой сигнализатор уровня со стержневым сенсором

Ультразвуковые сигнализаторы уровня УЛЬТРАТЭК-С выпускаются по ТУ ГРВТ.407731.001 применяются для контроля уровня жидких сред в различных находящихся под давлением и открытых резервуарах, емкостях и сосудах, эксплуатирующихся на объектах нефтегазовых, нефтехимических, атомных и любых других предприятий в составе различных технологических установок. В основном УЛЬТРАТЭК-С применяются как сигнализаторы аварийного, предельного верхнего и нижнего уровней, для контроля и управления насосами и запорно-регулирующей арматурой, сигнализации наличия жидкости в трубопроводах для защиты насосов от сухого хода. Сигнализаторы УЛЬТРАТЭК-С могут применяться для контроля уровня и наличия практически любых типов жидкостей: вода, нефть различной вязкости, светлые и темные нефтепродукты, масла, охлаждающие жидкости, кислоты и щелочи (в соответствующих исполнениях по материалам погружной части).

Основные сферы применения

химическая и нефтехимическая отрасли
атомная промышленность
морские и речные суда и танкеры
газовозы и химовозы
морские буровые платформы
горно-обогатительная и металлургическая отрасли
производство, распределение и очистка воды
производство строительных материалов
пищевая промышленность
жилищно-коммунальном хозяйство
сельское хозяйство и др.

Основные функциональные возможности

контроль наличия/отсутствия жидких сред на заданном уровне
контроль одним сенсором нескольких предельных/рабочих уровней жидких сред

Отличительные особенности

минимальное количество импортных материалов и комплектующих
моноблочное исполнение (может комплектоваться вторичным преобразователем)
самодиагностика технического состояния с выдачей сигнала о неисправности
широкий диапазон рабочих температур контролируемой среды
широкий диапазон давлений контролируемой среды
изменение логики срабатывания
возможность контроля уровня вязких и налипающих сред
нечувствительность к пене и отложениям
исполнение для применения на кораблях и судах
исполнение для применения на ОАЭ

Конструктивное исполнение и принцип действия

Принцип действия сигнализаторов основан на особенностях распространения ультразвука в жидкости и газе, а также на принципах демпфирования ультразвуковых колебаний в резонаторах различных конструкций.

Ультразвуковая волна распространяется по волноводу, расположенному внутри сенсора. При погружении в жидкость амплитуда колебаний сенсора снижается, что означает, что уровень среды достиг точки контроля сигнализатора. Данное изменение фиксируется электронным блоком прибора, вызывая соответствующее изменение выходного сигнала.
Сигнализаторы УЛЬТРАТЭК-С представляют собой моноблочную конструкцию из нержавеющей стали 12Х18Н10Т, 10Х17Н13М2Т, ХН65МВУ, 06ХН28МДТ, титана или иного материала и состоят из сенсора совмещенного с блоком электронным. На корпусе датчика имеется светодиодная индикация состояния. В зависимости от модификации сенсор может быть жестким или гибким с просветным, стержневым или вилочным чувствительным элементом.
Сигнализатор может комплектоваться вторичным преобразователем, предназначенным для размещения во взрывобезопасной зоне. К одному вторичному преобразователю подключается до 8 сигнализаторов уровня (вторичный преобразователь может обслуживать до 8 точек контроля). На лицевой панели вторичного преобразователя располагается световая индикация срабатывания.
Для обеспечения визуального контроля наличия/отсутствия, а также прозрачности жидкой среды в трубопроводе, ультразвуковой сигнализатор уровня может поставляться в комплекте со смотровым фонарем ТЭК-ФС с резьбовым или фланцевым присоединением к трубопроводу.

Исполнения и основные характеристики сенсоров

Исполнение сенсора	Максимальное количество точек контроля	Макс. рабочее давление, МПа	Рабочая температура среды, °С	Способ присоединения*
стержневой	2	40	от -200 до +450	М20х1,5
просветный	2	63; до 1200 - спец. исполнение по согласованию	от -200 до +250	М20х1,5; М16х1,5- спец.исполнение
вилочный**	1	25	от -200 до +250	М20х1,5

* Указан минимально возможный типоразмер присоединения

** Подходит для применения в высоковязких, сильнозагрязненных, или загазованных средах.

Основные технические характеристики

Принцип измерения	ультразвуковой
Ориентация при монтаже	любая
Диапазон плотностей контролируемой	от 300 до 1800кг/м³
жидкости	1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0; 40,0 МПа;
Максимальное рабочее давление	иное - по запросу
Температура контролируемой среды	-60...+100°С /-60...+160°С / -100...+250°С / -200...+450°С
Отклонение уровня срабатывания от номин. значения, не более	± 1мм
Уставка времени срабатывания	от 0,2с до 15с
Выходной сигнал	• релейный SPDT; • релейный SPDT+ сигнализация исправности; • релейный DPDT; • дискретный 4-20мА (8/16мА , 7/14 мА или любые значения); • NAMUR; • RS-485, Modbus RTU; • иной – по запросу
Макс. нагрузка на контакты реле	1 А
Напряжение питания	• 24 В (от 18 до 32 В) пост. тока (стандарт); • 8,2 В пост.тока; • 230В 50Гц (по запросу)
Степень защиты по ГОСТ 14254	• IP66/67; • IP68 – по запросу
Исполнение по взрывозащите	без взрывозащиты / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb
Длина сенсора	• жесткий, от 60 до 8000 мм • гибкий, от 1500 до 15 000 мм
Макс. кол-во точек контроля	23 (см. Исполнения и основные характеристики сенсоров)
Подключение к процессу	резьба / накидная гайка /фланец / сварка; иное – по запросу
Материал деталей, контактирующих с измеряемой средой	• 12Х18Н10Т / 10Х17Н13М2Т / ХН65МВУ / 06ХН28МДТ / 316L; • сплавы ВТ1-0; • иной - по запросу
Материал корпуса	• алюминий с порошковым покрытием; • нержавеющая сталь
Климатическое исполнение	ОМ; УХЛ; О; Т
Температура окружающей среды	-61...+75°С
Категория размещения по ГОСТ 15150-69	• 1,2,3,4; • тип атмосферы III
Наработка на отказ	не менее 100 000 ч
Срок службы	до 25 лет
Гарантийный срок эксплуатации	• 12 месяцев • до 60 месяцев (расширенный)

Вторичный преобразователь (поставляется по заказу)
Исполнение по взрывозащите:	• без взрывозащиты • [ExiaGa] IIC
Степень защиты по ГОСТ 14254	IP66/67
Напряжение питания	• 230В (от 187В до 242В) перем. тока,50Гц / 60Гц / 400Гц; • 24 В (от 18В до 32 В)пост.тока
Потребляемая мощность	5 Вт
Макс. нагрузка на контакты реле	8А
Выходной сигнал	• релейный / RS-485, Modbus RTU; • иной – по запросу
Температура окружающей среды	-61...+75°С
Исполнение для ОАЭ, в том числе и АС
Класс безопасности по НП-001-15	2Н; 2НУ; 3Н; 3НУ; 4Н
Cейсмостойкость по НП-031-01	категория I
Исполнение РРР и РМРС
Температура окружающей среды	-61...+75°C
Влажность	до 100% при температуре до +55°С
Давление окружающей среды	от 0,081 до 1,0 МПа

Информация о режимах индикации

Режимы индикации светодиода в версиях с одной точкой контроля c выходными сигналами исполнений А (токовый), Р1 (релейный), Р2 (два релейных):

при отсутствии среды индикатор включается периодически на время не более 100 мс с паузой между включениями не менее 900 мс;
при наличии среды индикатор включается периодически на время не менее 900 мс с паузой между включениями не более 100 мс;
при неисправности сигнализатора индикатор включается периодически частотой не менее 2 Гц;
при переключении сигнализатора в режим «Контроль» индикатор в случае исправного состояния сигнализатора периодически включается на время не более 100 мс с паузой между включениями не более 100 мс;

Режимы индикации светодиода в версиях с одной точкой контроля с выходным сигналом NAMUR:

при отсутствии среды индикатор включается один раз на время не более 100 мс частотой не более 0,5 Гц;
при наличии среды индикатор включается последовательно два раза на время не более 100 мс с паузой между включениями не более 100 мс частотой не более 0,5 Гц;
при неисправности сигнализатора индикатор включается последовательно три раза на время не более 100 мс с паузой между включениями не более 100 мс частотой не более 0,5 Гц.

Режимы индикации светодиода в версиях с несколькими точками c выходными сигналами исполнений А (токовый), Р2 (два релейных):

при отсутствии среды индикатор зеленого цвета включается периодически на время не более 100 мс с паузой между включениями не менее 900 мс;
при обнаружении симптомов похожести контрольной точки зрения индикаторы красного цвета включаются последовательно на время не более 100 мс с паузой между включениями не более 100 мс и частотой не более 0,5 Гц. Контроль количества обнаруженных точек;
при контроле исправности в случае исправного состояния сигнализатора индикатор зеленого цвета включает частоту не менее 2 Гц;
при контроле событий в случае ненормального состояния сигнализатор индикатора красного цвета включает частоту не менее 2 Гц.
