Описание
Технические данные

Наименование:
ТЕРМАТЭК-У

Тип:
Термодифференциальный сигнализатор уровня/наличия жидкости

ТУ:
ТУ ГРВТ.407729.001

Краткое тех. описание:
Предназначены для сигнализации наличия /отсутствия жидкости на заданном уровне, а также для определения наличия/отсутствия жидкости в трубопроводах различных диаметров, в том числе с целью обеспечения защиты насосов от сухого хода

Цена ТЕРМАТЭК-У:
Уточняйте по телефону или через обратную связь.

ТЕРМАТЭК-У - термодифференциальный сигнализатор уровня/наличия жидкости

Сигнализаторы ТЕРМАТЭК-У выпускаются по ТУ ГРВТ.407729.001 и предназначены для сигнализации наличия /отсутствия жидкости на заданном уровне, а также для определения наличия/отсутствия жидкости в трубопроводах различных диаметров, в том числе с целью обеспечения защиты насосов от сухого хода.
Сигнализаторы предназначены для применения в автоматизированных системах управления технологическими процессами в условиях стационарных и подвижных объектов, в том числе на кораблях и судах, а также на установках объектов повышенной опасности, в том числе и ОАЭ.
Основные сферы применения

химическая и нефтехимическая отрасли
атомная промышленность
морские и речные суда и танкеры
газовозы и химовозы
морские буровые платформы
горно-обогатительная и металлургическая отрасли
производство, распределение и очистка воды
производство строительных материалов
пищевая промышленность
жилищно-коммунальном хозяйство
сельское хозяйство и др.

Основные функциональные возможности

контроль предельных/рабочих уровней жидких сред
контроль наличия/отсутствия жидких сред на заданном уровне
контроль уровня раздела сред жидкость/жидкость

Отличительные особенности

минимальная зависимость от импортных материалов и комплектующих изделий
автоматический контроль исправности
широкий диапазон рабочих температур контролируемой среды
широкий диапазон давлений контролируемой среды
нечувствительность к пене и отложениям
нечувствительность к изменению вязкости среды
нечувствительность к загазованности и наличию твердых включений
нечувствительность к изменению диэлектрической проницаемости
широкий выбор материалов корпуса и сенсора

Конструктивное исполнение и принцип действия

Принцип действия сигнализаторов основан на явлении теплопередачи от более нагретого тела к менее нагретому. Конструкция сенсора состоит из двух термосопротивлений, одно из которых непрерывно нагревается. При погружении сенсора в контролируемую среду с отличной от воздуха (или иного газа или жидкости) удельной теплоемкостью разность температур между термосопротивлениями при постоянной мощности нагрева изменяется. Разные среды (газы и жидкости) обладают разной теплопроводностью, ввиду чего при изменении типа измеряемой среды для поддержания постоянной разницы температур между термосопротивлениями электронным блоком автоматически увеличивается мощность нагрева, что и является критерием изменения типа среды, в которую погружен сенсор.

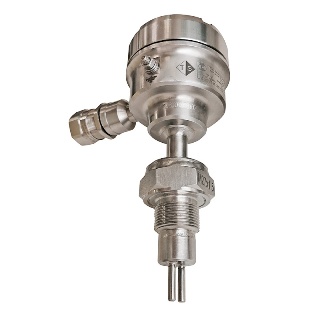

Сигнализатор ТЕРМАТЭК имеет моноблочную конструкцию, состоящую из цельносварного корпуса и сенсора датчика, выполненных из нержавеющей стали. На корпусе датчика имеется светодиодная индикация состояния прибора. Конструктивно чувствительный элемент датчика выполнен в виде двух штырей, внутри одного из которых находится датчик-термосопротивление, и в другом датчик-термосопротивление, совмещенный с резистивным нагревателем.

Основные технические характеристики

Исполнение для ОАЭ, в том числе и АС
Принцип измерения	термодифференциальный
Ориентация при монтаже	любая
Максимальное рабочее давление	1,6; 2,5; 4,0; 6,3; 10,0; 16,0 МПа
Температура контролируемой среды	-61...+100°С / -61...+160°С / -61...+250°С / 61....+450°С
Отклонение уровня срабатывания от номин. значения, не более	± 5 мм
Погрешность при контроле скорости потока, не более	± 4%
Уставка времени срабатывания	от 1 с до 5 с
Выходной сигнал	• релейный SPDT (2 реле с независимым выбором уставки для каждого реле) • NAMUR
Макс. нагрузка на контакты реле	1 А
Напряжение питания	• 24 В (от 18 до 32 В) пост. тока (стандарт) • 8,2 В пост. тока
Степень защиты по ГОСТ 14254	IP66/67; IP68 – по запросу
Исполнение по взрывозащите	• без взрывозащиты; • 0Ex ia IIC T6 Ga; • 1Ex db IIC T6 Gb
Длина сенсора	от 70 до 3000 мм
Макс. кол-во точек контроля	1
Подключение к процессу	резьба / накидная гайка / фланец / сварка / иное - по запросу
Материал корпуса	• алюминий с порошковым покрытием; • нержавеющая сталь (стандарт)
Материал деталей,контактирующих с измеряемой средой	• 12Х18Н10Т / 10Х17Н13М2Т / ХН65МВУ / 06ХН28МДТ / 316L; • сплавы ВТ1-0; • иной - по запросу
Климатическое исполнение	ОМ; УХЛ; О; Т
Температура окружающей среды	-61…+80°С
Категория размещения по ГОСТ 15150-69	1, 2, 3, 4 тип атмосферы III
Наработка на отказ не менее	100 000 ч
Срок службы	не менее 25 лет
Гарантийный срок эксплуатации	• 12 месяцев; • до 60 месяцев (расширенный)
Класс безопасности по НП-001-15	2Н; 2НУ; 3Н; 3НУ; 4Н
Cейсмостойкость по НП-031-01	категория I
Исполнение РРР и РМРС
Температура окружающей среды	-61...+75°C
Влажность до 100% при температуре	до +55°С
Давление окружающей среды	от 0,081 до 1,0 МПа
