ТЕРМАТЭК-РС Сигнализатор уровня раздела фаз / Измерения уровня, объема / Измерения параметров потока, расхода, уровня, объема веществ / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ТЕРМАТЭК-РС

Тип:
Сигнализатор уровня раздела фаз

ТУ:
ТУ ГРВТ.407729.001

Краткое тех. описание:
Предназначены для сигнализации уровня раздела фаз двух несмешиваемых жидкостей с разными коэффициентами теплопроводности (вода/нефть, вода/газовый конденсат и т.д.

Цена ТЕРМАТЭК-РС:
Уточняйте по телефону или через обратную связь.

ТЕРМАТЭК-РС - сигнализатор уровня раздела фаз

Сигнализаторы ТЕРМАТЭК-РС выпускаются по ТУ ГРВТ.407729.001 и предназначены для сигнализации уровня раздела фаз двух несмешиваемых жидкостей с разными коэффициентами теплопроводности (вода/нефть, вода/газовый конденсат и т.д.).
Сигнализаторы предназначены для применения в автоматизированных системах управления технологическими процессами в условиях стационарных и подвижных объектов, в том числе на кораблях и судах, а также на установках объектов повышенной опасности, в том числе и ОАЭ.

Основные сферы применения

  • химическая и нефтехимическая отрасли
  • атомная промышленность
  • морские и речные суда и танкеры
  • газовозы и химовозы
  • морские буровые платформы
  • горно-обогатительная и металлургическая отрасли
  • производство, распределение и очистка воды
  • производство строительных материалов
  • пищевая промышленность
  • жилищно-коммунальном хозяйство
  • сельское хозяйство и др.
Основные функциональные возможности
  • контроль уровня раздела сред жидкость/жидкость
Отличительные особенности
  • минимальная зависимость от импортных материалов и комплектующих изделий
  • автоматический контроль исправности
  • контроль раздела сред
  • контроль изменения типа жидкости в трубопроводе
  • контроль общего уровня и раздела жидких сред одним прибором
  • широкий диапазон рабочих температур контролируемой среды
  • широкий диапазон давлений контролируемой среды
  • нечувствительность к пене и отложениям
  • нечувствительность к изменению вязкости среды
  • нечувствительность к загазованности и наличию твердых включений
  • нечувствительность к изменению диэлектрической проницаемости
  • широкий выбор материалов корпуса и сенсора



Конструктивное исполнение и принцип действия

Принцип действия сигнализаторов основан на явлении теплопередачи от более нагретого тела к менее нагретому. Конструкция сенсора состоит из двух термосопротивлений, одно из которых непрерывно нагревается. При изменении типа среды (и ее удельной теплоемкости), в которую погружен сенсор, разность температур между термосопротивлениями при постоянной мощности нагрева изменяется. Для поддержания постоянной разницы температур между термосопротивлениями увеличивают мощность нагрева, что и является критерием изменения типа среды, в которую погружен сенсор. Соответственно, при погружении сигнализатора из верхней фазы жидкости в нижнюю (к примеру из нефти в воду) прибор определяет изменение параметров среды, что вызывает срабатывание выходного сигнала.

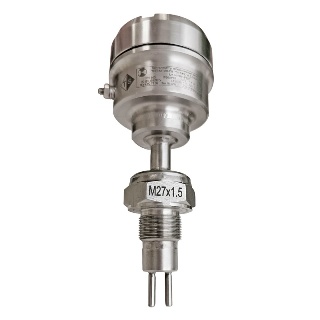

Сигнализатор ТЕРМАТЭК имеет моноблочную конструкцию, состоящую из цельносварного корпуса и сенсора датчика, выполненных из нержавеющей стали. На корпусе датчика имеется светодиодная индикация состояния прибора. Конструктивно чувствительный элемент датчика выполнен в виде двух штырей, внутри одного из которых находится датчик-термосопротивление, и в другом датчик-термосопротивление, совмещенный с резистивным нагревателем.



Основные технические характеристики
Принцип измерения термодифференциальный
Ориентация при монтаже любая
Максимальное рабочее давление 1,6; 2,5; 4,0; 6,3; 10,0; 16,0 МПа
Температура контролируемой среды -61...+100°С / -61...+160°С / -61...+250°С / 61....+450°С
Отклонение уровня срабатывания от номин. значения, не более ± 5 мм
Погрешность при контроле скорости потока, не более ± 4%
Уставка времени срабатывания от 1 с до 5 с
Выходной сигнал • релейный SPDT (2 реле с независимым выбором уставки для каждого реле)
• NAMUR
Макс. нагрузка на контакты реле 1 А
Напряжение питания • 24 В (от 18 до 32 В) пост. тока (стандарт)
 • 8,2 В пост. тока
Степень защиты по ГОСТ 14254 IP66/67; IP68 – по запросу
Исполнение по взрывозащите • без взрывозащиты;
• 0Ex ia IIC T6 Ga;
• 1Ex db IIC T6 Gb
Длина сенсора от 70 до 3000 мм
Макс. кол-во точек контроля 1
Подключение к процессу резьба / накидная гайка / фланец / сварка / иное - по запросу
Материал корпуса • алюминий с порошковым покрытием;
• нержавеющая сталь (стандарт)
Материал деталей,контактирующих с измеряемой средой • 12Х18Н10Т / 10Х17Н13М2Т / ХН65МВУ / 06ХН28МДТ / 316L;
• сплавы ВТ1-0;
• иной - по запросу
Климатическое исполнение ОМ; УХЛ; О; Т
Температура окружающей среды -61…+80°С
Категория размещения по ГОСТ 15150-69 1, 2, 3, 4 тип атмосферы III
Наработка на отказ не менее 100 000 ч
Срок службы не менее 25 лет
Гарантийный срок эксплуатации • 12 месяцев;
• до 60 месяцев (расширенный)
Исполнение для ОАЭ, в том числе и АС
Класс безопасности по НП-001-15 2Н; 2НУ; 3Н; 3НУ; 4Н
Cейсмостойкость по НП-031-01 категория I
Исполнение РРР и РМРС
Температура окружающей среды -61...+75°C
Влажность до 100% при температуре до +55°С
Давление окружающей среды от 0,081 до 1,0 МПа
