Описание
Технические данные

Наименование:
РОСТЭК-К

Тип:
Кондуктометрический сигнализатор уровня

ТУ:
–

Краткое тех. описание:
Предназначены для сигнализации предельных значении уровня жидких электропроводных сред или раздела двух жидких сред (неэлектропроводнои и электропроводнои) в однои или нескольких (до шести) точках контроля с выдачеи в систему управления токового или релеиного выходного сигнала о достижении уровнем среды каждои точки контроля

Цена РОСТЭК-К:
Уточняйте по телефону или через обратную связь.

РОСТЭК-К Кондуктометрический сигнализатор уровня

Сигнализаторы уровня РОСТЭК-К выпускаются по ГРВТ.407629.004 ТУ и предназначены для сигнализации предельных значений уровня жидких электропроводных сред или раздела двух жидких сред (неэлектропроводной и электропроводной) в одной или нескольких (до шести) точках контроля с выдачей в систему управления токового или релейного выходного сигнала о достижении уровнем среды каждой точки контроля.
Сигнализаторы серии РОСТЭК-К предназначены для применения в автоматизированных системах управления технологическими процессами в условиях стационарных и подвижных объектов, в том числе на кораблях и судах, на объектах энергетики, а также на объектах повышенной опасности, в том числе и ОАЭ.

Основные сферы применения:

нефтегазовая промышленность
химическая и нефтехимическая отрасли
атомная промышленность
морские, речные суда и танкеры
газовозы и химовозы
морские буровые платформы
горно-обогатительная и металлургическая отрасли
производство, распределение и очистка воды
жилищно-коммунальное хозяйство

Основные функциональные возможности:

контроль наличия/отсутствия жидких сред на заданном уровне
контроль уровня налипающих, а также пенящихся жидких сред
контроль уровня раздела сред жидкость/жидкость (неэлектропроводная и электропроводная)

Отличительные особенности:

минимальная зависимость от импортных материалов и комплектующих изделий
наличие нескольких точек контроля на одном сенсоре (до 3 точек контроля для моноблочного исполнения)
контроль уровня в нескольких емкостях одним сигнализатором уровня (для раздельного исполнения)
широкий диапазон рабочих температур контролируемой среды наличие индикации
большой диапазон длин погружаемой части
возможность изменения длины чувствительного элемента датчика в условиях эксплуатации (для раздельного исполнения)
возможность контроля уровня вязких и налипающих сред
изменение порога срабатывания в условиях эксплуатации
нечувствительность к пене и отложениям
взрывозащищенное исполнение
исполнение для применения на кораблях и судах
атомное исполнение

Основные технические характеристики

Конструктивное исполнение и принцип действия:

Принцип работы кондуктометрического датчика заключается в использовании разницы показателей электропроводимости воздуха и контролируемой жидкой среды.

Сигнализаторы уровня кондуктометрические РОСТЭК-К выпускаются в двух исполнениях: раздельное (РОСТЭК-К-Р) и моноблочное (РОСТЭК-К-М).

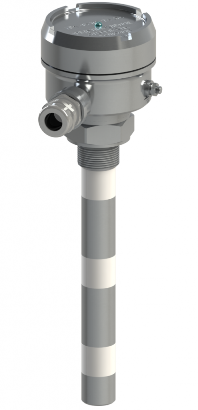

РОСТЭК-К-М (моноблочного исполнения) представляет собой конструкцию из нержавеющей стали и состоит из сенсора, совмещенного с блоком электронным.
На сенсоре может располагаться до 6 точек контроля. На корпусе датчика имеется светодиодная индикация состояния. Внутри корпуса расположен электронный блок и клеммные колодки для подключения кабелей связи и питания. Уплотнение подводимых кабелей осуществляется посредством кабельных вводов. На крышке электронного блока находится светодиодная индикация состояния контролируемых уровней среды и исправности прибора.

РОСТЭК-К-Р (раздельного исполнения) состоит из первичных датчиков (до 6 шт) и вторичного преобразователя. Первичный датчик представляет собой сенсор из нержавеющей стали с изолятором и колпачком, служащим для уплотнения подключаемого кабеля. В зависимости от условий техпроцесса изолятор может быть изготовлен из следующих материалов: фторопласт-4, фторопласт-40, керамика. Вторичный преобразователь состоит из корпуса с крышкой, выполненного из алюминия с защитным покрытием. Внутри корпуса расположен электронный блок и клеммные колодки для подключения кабелей связи и питания. Уплотнение подводимых кабелей осуществляется посредством кабельных вводов. На крышке вторичного преобразователя находится светодиодная индикация состояния контролируемых уровней среды.

Основные технические характеристики

Модель	РОСТЭК-К-М	РОСТЭК-К-Р
Принцип измерения	кондуктометрический
Ориентация при монтаже	любая
Максимальное рабочее давление	6,3 МПа
Температура контролируемой среды	-100...+100°С / -100...+200°С
Точность	± 5 мм
Уставка времени срабатывания	от 1с до 5с	----
Выходной сигнал	релейный SPDT; релейный SPDT+ сигнализация исправности; релейный DPDT; дискретный 4-20мА (8/16мА, 7/14 мА или любые значения); RS-485, Modbus RTU; иной – по запросу	релейный; иной – по запросу
Напряжение питания	24 В пост. тока	24 В пост.тока 230 В перем. Тока
Макс. потребляемая мощность	1,5 Вт	5 Вт
Макс. нагрузка на контакты реле	1 А	8 А
Исполнение по взрывозащите	без взрывозащиты / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb
Степень защиты по ГОСТ 14254	IP67	датчик: IP54 или IP67; вторичный преобразователь: IP40 или IP54 или IP67
Длина сенсора	от 60 до 6000 мм (жесткий зонд); от 250 до 20 000 мм (гибкий зонд)
Макс. кол-во точек контроля	3 на одном сенсоре (больше - по запросу)	6 сенсоров, на каждом 1 точка
Подключение к процессу	резьба / накидная гайка / фланец / сварка; иное – по запросу
Материал деталей, контактирующих с измеряемой средой	12Х18Н10Т / 10Х17Н13М2Т / ХН65МВУ / 06ХН28МДТ; сплавы ВТ1-0; иной - по запросу
Материал изолятора	фторопласт-4 / фторопласт-40 / керамика
Материал корпуса	алюминий с порошковым покрытием; нержавеющая сталь
Климатическое исполнение	ОМ; УХЛ; О; Т
Температура окружающей среды	-61...+85°С	-61...+80°С (датчик) -50...+75°C (вторичный преобразователь)
Категория размещения по ГОСТ 15150-69	1,2,3,4; тип атмосферы III
Наработка на отказ	не менее 5 000 ч
Срок службы	до 25 лет
Гарантийный срок эксплуатации	12 месяцев / до 60 месяцев (расширенный)
Вторичный преобразователь (поставляется по заказу)
Исполнение по взрывозащите:	без взрывозащиты / [ExiaGa] IIC
Степень защиты по ГОСТ 14254	IP66/67
Напряжение питания	230В (от 187В до 242В) перем. тока, 50 Гц / 60 Гц / 400 Гц; 24 В (от 18В до 32 В) пост.тока
Потребляемая мощность	5 Вт
Макс. нагрузка на контакты реле	8А
Выходной сигнал	релейный RS-485, Modbus RTU иной – по запросу
Температура окружающей среды	-61...+75°С
Исполнение для ОАЭ, в том числе и АС
Класс безопасности по НП-001-15, НП-022-17, НП-016-05, НД2-020101-112	4; 4Н; 3; 3Н; 3НУ
Cейсмостойкость по НП-031-01	категория I
Исполнение РРР и РМРС
Температура окружающей среды	-61...+75°C
Влажность при температуре до +55°С	до 100%
Давление окружающей среды	от 0,081 до 1,0 МПа
