ТЭК-МСУ-Г - Сигнализатор уровня поплавковый горизонтальный
Сигнализаторы уровня ТЭК-МСУ выпускаются по ГРВТ.407629.004 ТУ и
предназначены для сигнализации предельных значений уровня жидких сред и (или)
раздела жидких сред в одной или нескольких точках контроля с выдачей в систему
управления токового или релейного выходного сигнала о достижении уровнем среды
каждой точки контроля. Сигнализаторы предназначены для применения в
автоматизированных системах управления технологическими процессами в условиях
стационарных и подвижных объектов, в том числе на кораблях и судах, на объектах
энергетики, в том числе атомной.
Основные сферы применения:
- нефтегазовая промышленность
- химическая и нефтехимическая отрасли
- атомная промышленность
- морские и речные суда и танкеры
- газовозы и химовозы
- морские буровые платформы
- горно-обогатительная и металлургическая отрасли
- производство, распределение и очистка воды
- производство строительных материалов
- пищевая промышленность
- жилищно-коммунальном хозяйство
- сельское хозяйство и др.
Основные функциональные возможности:
- контроль наличия/отсутствия жидких сред на заданном уровне
- контроль одним сенсором нескольких предельных/рабочих уровней жидких
сред
Отличительные особенности:
- отсутствие импортных материалов и комплектующих изделий
- простота конструкции и ее надежность
- широкий диапазон давлений контролируемой среды
- широкий выбор материалов корпуса сенсора
- исполнение для применения на кораблях и судах
- атомное исполнение
Основные технические характеристики
Конструктивное исполнение и принцип действия
Принцип действия поплавковых сигнализаторов уровня ТЭК-МСУ основывается
на использовании выталкивающей силы жидкости, благодаря которой поплавок
перемещается вертикально вместе с уровнем жидкости.
ТЭК-МСУ представляют собой моноблочную конструкцию из нержавеющей
стали и состоят сенсора, конструктивно совмещенного с блоком электронным.

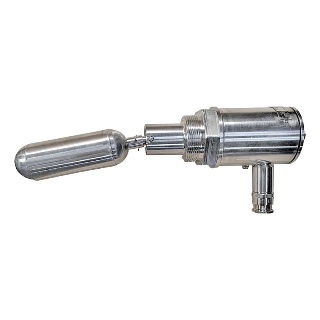

Сигнализатор уровня поплавковый горизонтальный ТЭК-МСУ-Г - в данной
модификации поплавок приварен к направляющей, на обратной стороне которой
закреплен магнит. При изменении уровня среды происходит перемещении поплавка,
что в свою очередь изменяет положение направляющей и ее магнита. Магнит
воздействует на геркон, расположенный в корпусе прибора непосредственно за
установочным фланцем. По факту воздействия магнита штока на геркон выдается
релейный выходной сигнал (к замыканию/размыканию контактов посредством
магнитного, ТЭК-МСУ-Г является надежным сигнализатором уровня жидких сред, не
требующим питания для стабильной и безотказной работы.
Технические параметры
| Модель |
ТЭК-МСУ-В |
ТЭК-МСУ-Г |
| Принцип измерения |
поплавковый |
| Ориентация при монтаже |
вертикальная |
горизонтальная |
| Диапазон плотностей контролируемой среды |
500...1500 кг/м³ |
| Максимальное рабочее давление |
10,0 МПа |
| Температура контролируемой среды |
-60...+125°С |
-60...+250°С |
| Отклонение уровня срабатывания от номин. значения, не более |
± 5 мм |
| Уставка времени срабатывания |
от 1 с до 5 с |
| Выходной сигнал |
релейный SPDT (до 2х точек контроля);
дискретный токовый 4-20мА |
релейный SPDT |
| Макс. нагрузка на контакты реле |
1 А |
| Напряжение питания |
без питания (релейный
выходной сигнал);
24 В (от 18 до 32 В) пост. тока
(дискретный токовый выходной сигнал) |
без питания |
| Степень защиты по ГОСТ 14254 |
IP66/67;
IP68 – по запросу |
| Исполнение по взрывозащите |
без взрывозащиты / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Длина сенсора |
от 40 до 3000 мм |
- |
| Макс. кол-во точек контроля |
5;
иное – по запросу |
1 |
| Подключение к процессу |
резьба / накидная гайка / фланец /
сварка;
иное – по запросу |
| Материал деталей, контактирующих с измеряемой средой |
12Х18Н10Т / ХН65МВУ / 06ХН28МДТ / 316L;
сплавы ВТ1-0;
иной - по запросу |
| Материал корпуса |
алюминий с порошковым покрытием;
нержавеющая сталь |
| Климатическое исполнение |
ОМ; УХЛ; О; Т |
| Температура окружающей среды |
-61...+75°С |
| Категория размещения по ГОСТ 15150-69 |
1,2,3,4; тип атмосферы III |
| Наработка на отказ |
не менее 100 000ч |
| Срок службы |
до 25 лет |
| Гарантийный срок эксплуатации |
12 месяцев / до 60 месяцев (расширенный) |
| Вторичный преобразователь (поставляется по заказу) |
| Исполнение по взрывозащите: |
без взрывозащиты / [Ex ia Ga] IIC |
| Степень защиты по ГОСТ 14254 |
IP66/67 |
| Напряжение питания |
230В (от 187В до 242В) перем. тока, 50Гц
/ 60Гц / 400Гц; 24 В (от 18В до 32В) пост. тока |
| Потребляемая мощность |
5 Вт |
| Макс. нагрузка на контакты реле |
8 А |
| Выходной сигнал |
релейный / RS-485, Modbus RTU; иной – по
запросу |
| Температура окружающей среды |
-61...+75°С |
| Исполнение для ОАЭ, в том числе и АС |
| Класс безопасности по НП-001-15 |
3Н; 3НУ; 4Н |
| Cейсмостойкость по НП-031-01 |
категория I |
| Исполнение РРР и РМРС |
| Температура окружающей среды |
-61...+75°C |
| Влажность |
до 100% при температуре до +55°С |
| Давление окружающей среды |
от 0,081 до 1,0 МПа |
|
