ТЭК-МПУ-Н - магнитные указатели уровня надставного монтажа
Магнитные роликовые указатели уровня серии ТЭК-МПУ предназначены для
непрерывной визуальной индикации текущего состояния уровня жидкости, а также
уровня раздела жидких сред в различных находящихся под давлением и открытых
резервуарах, емкостях и сосудах, эксплуатирующихся на объектах нефтегазовых,
нефтехимических, атомных и любых других предприятий в составе различных
технологических установок.
Основные сферы применения:
- нефтегазовая промышленность
- химическая и нефтехимическая отрасли
- атомная промышленность
- морские и речные суда и танкеры
- газовозы и химовозы
- морские буровые платформы
- горно-обогатительная и металлургическая отрасли
- производство, распределение и очистка воды
- производство строительных материалов
- пищевая промышленность
- жилищно-коммунальном хозяйство
- сельское хозяйство и др.
Основные функциональные возможности:
- визуальная индикация текущего уровня контролируемой среды
- визуальная индикация текущего уровня раздела сред
- визуальная индикация и сигнализация достижения предельных уровней
контролируемой среды
- визуальная индикация и сигнализация достижения предельных уровней
контролируемой среды
Отличительные особенности:
- автономность (не требует электропитания)
- простота и надежность измерения
- механическая прочность конструкции
- давление процесса до 16МПа
- температура процесса от -196°С до +425°С
- плотность жидкости от 500кг/м3
- разнообразие вариантов монтажа
- доступность любых типов и стандартов фланцев и метизов

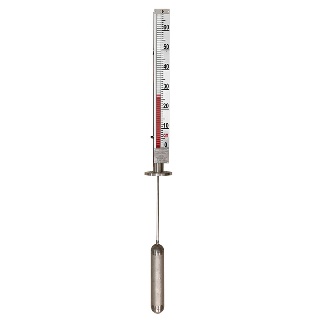

Надставной магнитный роликовый указатель уровня ТЭК-МПУ-Н
Указатель ТЭК-МПУ-Н функционирует по принципу определения положения поплавка,
находящегося в основном резервуаре, при изменении уровня жидкости.
Надставной магнитный роликовый указатель уровня ТЭК-МПУ-Н предназначен для
монтажа сверху резервуара. Поплавок указателя уровня опускается непосредственно
в емкость с контролируемой средой. Для отображения текущего уровня жидкости
снаружи на камере располагается устройство индикации, состоящее из алюминиевой
или нержавеющей направляющей с вращающимися полимерными или металлическими
двуцветными роликами, установленными с шагом 10 мм. Для эксплуатации в
неблагоприятных условиях окружающей среды указатель уровня может оснащаться
герметичной роликовой индикацией.
Поплавок имеет шток (длина штока зависит от глубины погружения и диапазона
измерения), на противоположном конце которого установлен магнит. При перемещении
поплавка в резервуаре происходит перемещение магнита в камере указателя уровня и
соответствующее воздействие магнитного поля на систему индикации. Для защиты
поплавка и штанги от деформации (при наливе и сильном волнении жидкости)
рекомендуется применять волнозащитную трубу.
Основные технические характеристики
| Межцентровое расстояние |
150...6000 мм в одной секции (общая высота не ограничена — сборная
конструкция из нескольких секций) |
| Температура контролируемой среды |
-60...+100°С / -60...+200°С / -196...+425°C; |
| Максимальное давление процесса |
35 МПа |
| Минимальная плотность контролируемой среды |
450 кг/м³ |
| Минимальная разница плотностей для контроля уровня раздела сред |
100 кг/м³ |
| Абсолютная погрешность |
5 мм |
| Материал деталей, контактирующих с измеряемой средой |
12Х18Н10Т, AISI 304, AISI 316Ti, AISI 316L;
титан;
иной – по запросу |
| Материал поплавка |
12Х18Н10Т, AISI 316L;
титан; иной – по запросу |
| Подключение к процессу |
резьба внешняя/внутренняя; накидная гайка; фланец DN10...DN150; иной
– по запросу |
| Материал роликов |
полипропилен (до +200°С) керамика |
| Преобразователь уровня электронный |
бесконтактный |
| Сигнализация предельного уровня |
магнитный сигнализатор уровня ТЭК-МСУ-Б;
вибрационный сигнализатор уровня;
ультразвуковой сигнализатор уровня. |
| Степень защиты роликового индикатора |
IP66;
IP68 (для герметичного роликового индикатора) |
| Обогрев |
электрический (см. стр. 14 );
паровой (см. стр. 14 ) |
| Климатическое исполнение |
ОМ;
УХЛ;
О;
Т |
| Температура окружающей среды |
-60...+85°С |
| Категория размещения по ГОСТ 15150-69 |
1, 2, 3, 4 тип атмосферы III |
| Срок службы |
до 25 лет |
| Гарантийный срок эксплуатации |
12 месяцев / до 60 месяцев (расширенный) |
| Исполнение для ОАЭ, в том числе и АС |
| Класс безопасности по НП-001-15 |
2Н; 2НУ; 3Н; 3НУ; 4Н |
| Cейсмостойкость по НП-031-01 |
категория I |
| Исполнение РРР и РМРС |
| Температура окружающей среды |
-60...+85°C |
| Влажность |
до 100% при температуре до +55°С |
| Давление окружающей среды |
от 0,081 до 1,0 МПа |
| Поплавок |
Защита поплавка |
Монтажный кронштейн |
| Поплавок – это одна из самых важных и ответственных
частей магнитного указателя уровня. Он подбирается и разрабатывается
индивидуально для каждой задачи, и разнообразие типоразмеров огромно.
Его вес, диаметр и длина зависят от давления, температуры и плотности
жидкости. Например, если давление очень высокое, значит поплавок должен
иметь более высокую прочность конструкции и толщину металла, а значит
его объем также должен увеличиться для обеспечения плавучести (в
соответствии законом Архимеда). В этом случае поплавок может быть выбран
либо небольшого диаметра, но большей длины (увеличится нижняя часть
указателя уровня ТЭК-МПУ-Б), либо длина остается неизменной, но
увеличивается диаметр поплавка, а значит и требуемый диаметр камеры
уровнемера. Подбор поплавков всегда производится специалистами исходя из
оптимальности конструкции. |
Для сигнализации целостности и работоспособности
поплавка указатель уровня опционально может оснащаться тремя роликами
контрастных цветов, расположенных ниже диапазона измерения указателя.
Для защиты поплавка от повреждения о внутренние поверхности камеры при
транспортировке, при резком изменении уровня жидкости или пропарке
указатель уровня оснащается дополнительными пружинными демпферами в
нижней и верхней части. |
При заказе указателей уровня с большим межцентровым
расстоянием (а значит и большого веса) особое внимание необходимо
уделить прочности крепления. Довольно часто стоит задача изготовить
указатель уровня большой длины, но закрепить на патрубках Ду15. В
итоге, конструкция может оказаться недостаточно прочной механически.
Для обеспечения дополнительной надежности и прочности системы указатель
уровня ТЭК- МПУ-Б может быть укомплектован дополнительным кронштейном
для крепления к конструкциям клиента. |
Варианты монтажа и обозначение размеров указателей уровня
ТЭК-МПУ-Н
с волнозащитной трубой |
ТЭК-МПУ-Н без
волнозащитной трубы
(стандартная версия)
|
| Применяется в случае серьезного волнения
жидкости при наливе или других возможных вариантов деформации штока и
поплавка, для обеспечения возможности установки требует диаметра
условного прохода фланца и патрубка минимум 80мм (не для всех комбинаций
плотности, давления и глубины погружения). |
Применяется при отсутствии сильного
волнения жидкости, монтаж возможен при условном проходе патрубка и
фланца от 50 мм (не для всех комбинаций плотности, давления и глубины
погружения). |
Обогрев
Указатель уровня ТЭК-МПУ работоспособен при критически низких температурах
окружающего воздуха (до -60°С), однако для предотвращения замерзания жидкости
внутри камеры и повреждения указателя уровня необходим обогрев. Указатель уровня
может быть в заводских условиях оснащен термочехлом ТЭК-ТЕРМ или кожухом
ТЭК-ТЕРМ-М из оцинкованной или нержавеющей стали с теплоизоляционным слоем.
Термочехлы и кожухи обеспечивают свободный визуальный обзор индикатора уровня
и доступ к дренажным и вентиляционным кранам.
Обогрев может быть реализован электрическими нагревательными элементами,
например, саморегулирующимся или резистивным греющим кабелем. Тип и модель
греющего кабеля, а также материалы покрывного слоя и теплоизоляции для
термочехлов и кожухов выбираются исходя из температурного режима работы
указателя уровня.
В случае обогрева посредством горячих теплоносителей (паровой/водяной
обогрев) указатель уровня может быть оснащен специальным теплообменником с
соответствующим способом подключения (резьбы, фланцы, приварные патрубки) к
системе теплоснабжения.
| Паровой обогрев |
| Давление пара |
до 1 МПа;
иной – по запросу |
| Подключение парового обогрева |
резьба внешняя/внутренняя;
накидная гайка;
фланец;
под приварку;
иной – по запросу |
| Электрообогрев |
| Напряжение питания |
230 В перем. тока;
24 В пост. тока |
| Маркировка взрывозащиты |
без взрывозащиты;
1Exe IIC T6...T3X |
Сигнализация заданных значений уровня
Для обеспечения сигнализации достижения контролируемых значений уровня
указатели уровня ТЭК-МПУ оснащаются бесконтактными магнитными сигнализаторами
ТЭК-МСУ-Б (магнитный герконовый концевой выключатель) или контактными
сигнализаторами вибрационного, ультразвукового и других типов.
Магнитные бесконтактные сигнализаторы уровня ТЭК-МСУ-Б устанавливаются на
необходимом уровне снаружи уровнемерной колонки и срабатывают при
соответствующем положении магнитного поплавка внутри камеры указателя.
Контактные сигнализаторами вибрационного, ультразвукового и других типов
(например, ВИБРОТЭК, УЛЬТРАТЭК, РОСТЭК, ТЕРМАТЭК и другие) монтируются как
вертикально (в основную или дополнительную байпасную камеру), так и
горизонтально в приваренные на необходимом уровне бобышки или патрубки с
фланцами.
Посредством контактных сигнализаторов уровня можно сигнализировать достижение
контролируемых значений не только общего уровня, но и уровня раздела сред.
Электронные преобразователи уровня
При необходимости удаленной передачи измеренного значения уровня ТЭК-МПУ
могут оснащаться следующими типами электронных преобразователей уровня:
• бесконтактные уровнемеры магнитострикционного или герконового типа.
Магнитострикционные или герконовые уровнемеры бесконтактного типа
устанавливаются снаружи уровнемерной колонки ТЭК-МПУ-Б или ТЭК-МПУ-Н и не
контактируют с измеряемой средой, что позволяет применять данное решение для
измерения уровня даже в таких неблагоприятных условиях технологического
процесса, как экстремально высокое давление и/или температура, химически
агрессивная среда и т.д. Уровнемеры настраиваются на определение текущего
положения магнитного поплавка (или магнита для ТЭК-МПУ-Н). Передача информации
осуществляется с помощью аналогового выходного сигнала 4-20мА + HART или
цифрового RS-485, Modbus RTU.
• контактные уровнемеры рефлекс-радарного, микроимпульсного,
магнито-стрикционного или герконового типа.
Данные типы уровнемеров может применяться только в составе ТЭК-МПУ-Б.
Уровнемеры контактного типа опускаются непосредственно в измеряемую среду и
монтируются с помощью резьбовых или фланцевых соединений. В настоящее время
предлагается два исполнения ТЭК-МПУ для установки контактных уровнемеров:
1. указатель уровня ТЭК-МПУ-Б помимо основной уровнемерной колонки
оснащается дополнительной байпасной камерой (исполнение ТЭК-МПУ-2Б)
предназначенной для установки уровнемера.
2. указатель уровня ТЭК-МПУ-Б оснащается уровнемерной колонкой
комбинированного типа, которая характеризуется увеличенным диаметром (исполнение
ТЭК-МПУ-КБ). В этом случае внутри уровнемерной колонки расположена
перфорированная стенка специальной формы, благодаря которой поплавок и зонд
уровнемера не соприкасаются и не оказывают влияния на работу друг друга.
|
