Наименование:
ТЭК-УВП

Тип:
Указатель уровня просветного типа

ТУ:
ГОСТ 15150-69

Краткое тех. описание:
Предназначены для установки и применения в технологических процессах, проходящих в открытых, закрытых и находящихся под давлением сосудах и резервуарах, являются простым и надежным средством визуальной оценки текущего уровня жидкости

Цена ТЭК-УВП:
Уточняйте по телефону или через обратную связь.

ТЭК-УВП - указатель уровня просветного типа

Указатели уровня ТЭК-УВ применяются для непрерывного измерения и отображения уровня жидкости в резервуарах.

Уровнемерные смотровые стекла ТЭК-УВ предназначены для установки и применения в технологических процессах, проходящих в открытых, закрытых и находящихся под давлением сосудах и резервуарах, являются простым и надежным средством визуальной оценки текущего уровня жидкости. Благодаря надежной и простой конструкции уровнемеры ТЭК-УВ могут эксплуатироваться как в закрытых помещениях, так и на открытых площадках и установках, на неподвижных и подвижных сосудах (на наземном и водном транспорте), являются стойкими к вибрациям и негативным климатическим воздействиям.

Указатели ТЭК-УВ функционируют по принципу сообщающихся сосудов, уровень жидкости в байпасной камере всегда равен уровню жидкости в основном резервуаре.

Описание модели:

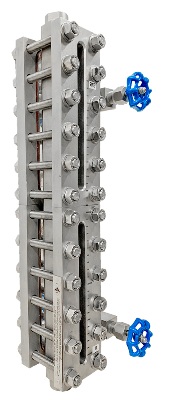

ТЭК-УВП представляет собой указатель уровня просветного типа. В основной измерительной колонне с обеих ;сторон методом фрезерования подготовлено специальное «окно» с уплотнительной поверхностью по всему периметру. С помощью уплотнительных прокладок из соответствующего задаче материала установлены специализированные стекла, которые в свою очередь фиксируется прижимными пластинами с пазом под установку стекла. Пластины стягиваются между собой сквозными болтовыми соединениями. По сравнению с рефлексным типом указатель ТЭК-УВП предоставляет улучшенные условия видимости уровня жидкости в колонке.

В верхней и нижней частях указателя уровня устанавливаются отсечные краны, используемые для обслуживания (замены уплотнений) или ремонта указателя уровня в случае его повреждения. Указатель уровня также может быть оборудован автоматическими защитными клапанами, срабатывающими при быстром движении жидкости через клапан (например при разгерметизации указателя и быстрой потери жидкости).

Особенности:

Простота конструкции
Надежность и механическая прочность
Рабочая температура до +500°C
Давление до 25 МПа
Широкий выбор материалов корпуса и уплотнений

Теплоизоляция и обогрев

Указатели уровня ТЭК-УВ полностью устойчивы к воздействию низких температура окружающего воздуха. Однако измеряемая среда очень часто может быть подвержена замерзанию. Во избежание замерзания измеряемой среды, остановки измерения и возможного повреждения указательного стекла нами предлагается опция "Электрообогрев", которая включает в себя теплоизоляционный чехол со смотровым окном, нагревательный кабель, а также клеммную коробку для подключения питания.

Основные технические характеристики

Межцентровое расстояние и диапазон измерения*	до 4000 мм; иной - по запросу
Макс. давление процесса**	25 МПа
Макс. температура контролируемой среды**	+500°С
Подключение к процессу	резьба внешняя/внутренняя; накидная гайка; фланец DN10...DN150; свободный фланец DN10...DN50; патрубки под приварку DN10...DN50; иной – по запросу
Материал деталей, контактирующих с измеряемой средой	углеродистая сталь; 12Х18Н10Т, AISI 304, AISI 316L; иной – по запросу
Шкала	да
Обогрев паровой/электрический	да/да
Отсечные краны, дренажные/вентиляционные краны, фланцы, партрубки, заглушки	да
Улучшенная видимость жидкости	нет
Климатическое исполнение	ОМ; УХЛ; О; Т
Температура окружающей среды***	-60...+ 250°С
Категория размещения по ГОСТ 15150-69	1, 2, 3, 4 тип атмосферы III
Срок службы	до 25 лет
Гарантийный срок эксплуатации	12 месяцев; до 60 месяцев (расширенный)
Исполнение для ОАЭ, в том числе и АС	да
Исполнение РРР и РМРС	да
