Описание
Технические данные

Наименование:
ТЭК-ЛАЙН-Э

Тип:
Предизолированные электрообогреваемые трубки

ТУ:
–

Краткое тех. описание:
Предназначены для применения в безопасных и взрывоопасных зонах закрытых помещений и наружных установок

Цена ТЭК-ЛАЙН-Э:
Уточняйте по телефону или через обратную связь.

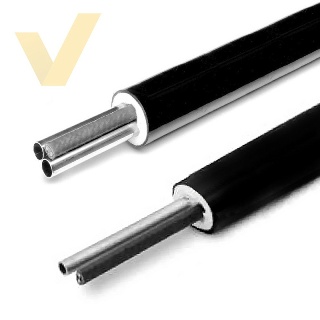

ТЭК-ЛАЙН-Э - предизолированные электрообогреваемые трубки

Предизолированные обогреваемые трубки и пучки трубок ТЭК-ЛАЙН-Э(импульсные трубки, импульсные линии) являются качественным, надежным и современным решением проблемы поддержания необходимой температуры и защиты от замерзания трубок малого диаметра.
Обогреваемые трубки производятся во взрывозащищенном исполнении «Exe» (повышенная защита против взрыва) и предназначены для применения в безопасных и взрывоопасных зонах закрытых помещений и наружных установок.
Простота конструкции, монтажа и длительный срок службы делает решения ТЭК-ЛАЙН-Э, незаменимыми в нефтегазовой, нефтехимической и энергетической промышленности.
В производстве предизолированных трубок ТЭК-ЛАЙН применяются только высококачественные материалы:

стальные трубки из нержавеющей стали от ведущих мировых производителей, в обязательном порядке
соответствующие стандарту NACE, полностью совместимые с обжимными фитингами
саморегулирующиеся и резистивные греющие кабели кабели от лидеров рынка Raychem или Chromalox
наружная оболочка из высококачественного TPU не содержит галогенов и безопасна для нерж. стали
качественные и пожаробезопасные теплоизоляционные материалы на обеспечивают надежность системы

Основными применениями предизолированных обогреваемых и необогреваемых трубок являются:
Импульсные линии датчиков давления и перепада давления:

линии доставки пробы к газоаналитическому
хроматографическому оборудованию

Краткое описание конструкции:

ТЭК-ЛАЙН-Э – электрообогреваемые трубки, нагревательным элементом является проложенный параллельно саморегулирующийся или резистивный греющий кабель, в зависимости от температурного режима греющий кабель может иметь непосредственный контакт с технологической трубкой, а может быть отделен от нее слоем теплоизоляции (*см. изображение ниже)
Трубки ТЭК-ЛАЙН представляют собой технологические металлические (нерж. сталь 316L или медь) или пластиковые (PFA*PTFE) одну или несколько трубок, параллельно которым с помощью специального производственного оборудования проложен греющий кабель, произведено утепление стекловолоконным ленточным теплоизолятором, а также покрытие готового изделия снаружи защитным полимерным покрытием (термопластичный полиуретан TPU или поливинилхлорид PVC).

Данный тип трубок включает в себя качество импульсных датчиков давления и перепада давления, а также качество линий доставки пробы к анализаторам. В зависимости от поставленной задачи выполняют функцию защиты от замерзания или точного поддержания заданного температурного режима среды внутри трубок.

Основные технические характеристики

Маркировка взрывозащиты греющего кабеля	1ExellCT6...T3
Напряжение питания греющего кабеля	230В
Номинальные значения максимальных температур непосредственного воздействия на греющий кабель	-низкотемпературный: до 65°C постоянно, до 85°C кратковременно -высокотемпературный: до 121°C постоянно, до 250°C кратковременно
Материал наружного покрытия и рекомендованная температура окр. среды	- PVC (поливинилхлорид), -40…+80°C -TPU (термопластичный полиуретан) -61…+80°C
Минимальная температура монтажа	-20°C для PVC и -40°C для TPU
Материал теплоизоляции	стекловолокно, керамическое волокно
Цвет оболочки	любой по таблице RAL, стандартно - черный
Гарантия	24 месяца с даты ввода в эксплуатацию, но не более 36 месяцев с даты поставки

Комплектующие элементы:

Термоусадочный колпачек для герметизации концев ТЭК-ЛАЙН

Устройство ввода ТЭК-ЛАЙН в корпус термошкафа

Ремкомплект для наружной камеры наблюдения и восстановления теплоизоляции
