Окуляры АЛ5.923

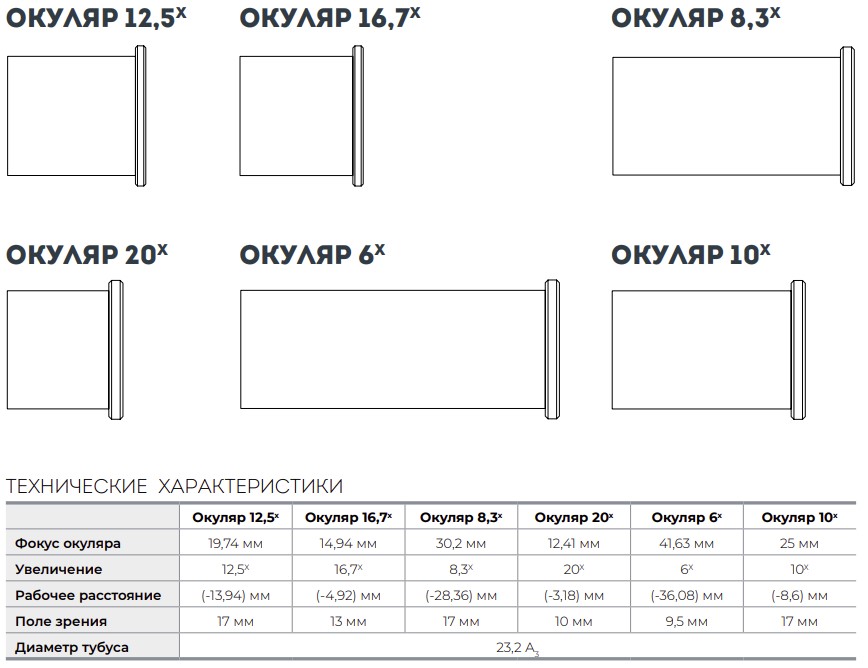

ОКУЛЯР 12,5Х – АЛ5.923.140 ОКУЛЯР 16,7Х – АЛ5.923.141 ОКУЛЯР 8,3Х – АЛ5.923.142 ОКУЛЯР 20Х – АЛ5.923.143 ОКУЛЯР 6Х – АЛ5.923.144 ОКУЛЯР 10Х – АЛ5.923.145

Все окуляры имеют одинаковый посадочный диаметр, равный 23,2 мм, фокусировка окуляров на сетке производится от руки за счет продольного движения окуляров во втулке, поэтому любым из имеющихся в комплекте окуляров можно рассматривать любую сетку. Окуляр типа Гаусса отличается от обыкновенного окуляра тем, что за глазной линзой помещается наклонная плоскопараллельная пластинка и в тубусе окуляра имеется отверстие для доступа света от осветителя, помещаемого сбоку окуляра. Свет от осветителя, попадая на наклонную пластинку, отклоняется последним по направлению к сетке, освещает ее и тем самым дает возможность видеть при соответствующих условиях автоколлимационное изображение сетки. Фокус окуляра выбран сравнительно большим, чтобы получить при данной конструкции (однолинзовой) большой рабочий отрезок для размещения наклонной пластинки. Наклонная пластинка изготовлена из стекла, имеет светоделительное покрытие, обеспечивает достаточное освещение сетки и вместе с тем пропускает при обратном ходе лучей достаточно света для рассматривания автоколлимационного изображения сетки.
