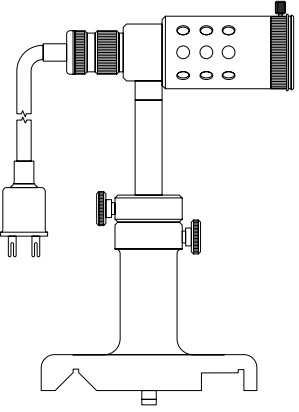

Осветитель с конденсором АЛ5.142.147

Осветитель состоит из лампы РН8-20-1 и двухлинзового конденсора. В оправу конденсора могут быть вставлены сменные светофильтры. Для получения равномерно рассеянного света вместо светофильтра можно вставить матовое или молочное стекло в оправе. При использовании двух светофильтров одновременно применяется переходное кольцо, в которое вставляются с двух сторон светофильтры в оправах, а затем они вместе вставляются в оправу конденсора. Для закрепления оправы светофильтра в оправе конденсора служит винт. Для смены лампы нужно вынуть патрон из патрубка осветителя, отвернуть затяжную гайку патрона и вставить новую лампу охлаждения осветителя. Осветитель с конденсором жестко соединен с вертикальной колонкой. Перемещение осветителя по высоте производится от руки и фиксируется маховичком. Питание лампы осуществляется через блок питания АЛ5.087.043.
