Рейтеры АЛ6.120

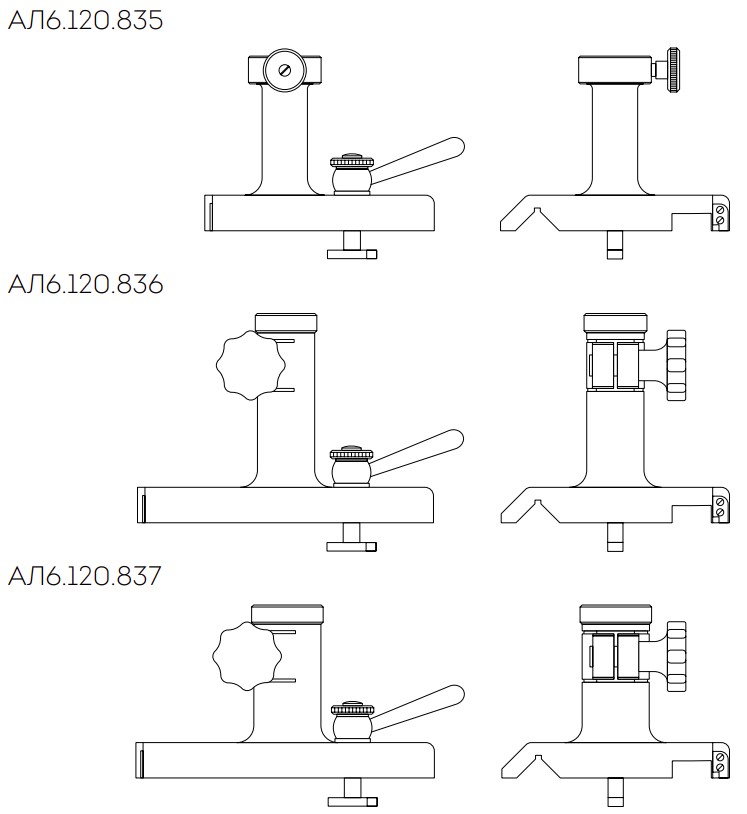

Рейтеры предназначены для установки элементов оптических схем на держателях (колонках) 15, 24 или 30 мм. Перед установкой рейтера на станину кольцо устанавливают таким образом, чтобы стрелка, нанесенная диаметрально, совпадала с направлением паза станины, в который вставляется хвостовик зажимного винта. Рейтер устанавливают на станину, поворачивают кольцо до отказа в сторону, указанную стрелкой с надписью «Зажать», и закрепляют рейтер поворотом зажимной рукоятки. Для снятия рейтера со станины без протягивания его через всю длину станины проделывают вышеописанный процесс в обратной последовательности. Рейтеры заканчиваются колонкой, диаметр отверстия которой равен 15 мм (АЛ6.120.835), 24 мм (АЛ6.120.836), 30 мм (АЛ6.120.837). Внутри колонки может быть закреплена стойка столика, оправы и осветителя. Для зажима стойки в необходимом положении по высоте на колонке имеется зажимной винт. На рейтере имеется индекс для определения положения рейтера вдоль станины.
