Наименование:
ТП 018

Тип:
Термометры

ТУ:


Краткое тех. описание:
Для измерений температуры поверхности изделий в условиях эксплуатации, оговоренных в БЫ2.821.012 ТУ и ОСТ В 92-0694-76, а также в условиях десятикратного воздействия крайних значений температур рабочего диапазона измерений и применяются на объектах сферы обороны и безопасности.

Цена ТП 018:
Уточняйте по телефону или через обратную связь.

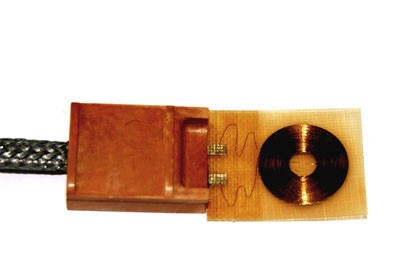

Датчик температуры ТП 018

ПЛАТИНОВЫЙ ТЕРМОМЕТР СОПРОТИВЛЕНИЯ (БЫ2.821.012 ТУ)

Предназначен для измерения температуры поверхности плоских тел.

Чувствительный элемент термометра изготовлен из платиновой проволоки диаметром 50 мкм. Вид намотки – спираль. Материал корпуса – стеклоткань. Чувствительный элемент крепится к корпусу кремнийорганическим клеем.Выводы чувствительного элемента привариваются к токовыводам, которые заклеиваются сверху пластиной из стеклоткани. Токовыводы, в свою очередь свариваются с медным кабелем термометра. Места сварки жестко закрепляются в корпусе из прессматериала с помощью клея. Крепление термометра осуществляется при помощи клея.

  ТП 018 ТП 018-01 ТП 018-02 ТП 018-03 ТП 018-04 ТП 018-05 ТП 018-06
Диапазон измерения, °С -260 ÷ +300
Сопротивление, при 0°С, Ом 15 ± 0,25 25 ± 0,25 34 ± 0,25 46 ± 0,25 60 ± 0,25 100 ± 0,15 500± 1,0
Температурный коэффициент сопротивления, не менее, 1/град.* 0,00391
Погрешность, не более, °С 0,5
Показатель термической инерции, не более, с 0,1
Ресурс работы, ч,
- в диапазоне температур от -150 до +120 °С с длительностью цикла изменения температуры не менее 24 ч

- в диапазоне температурот -260 до +100 °С с длительностью цикла изменения температуры не менее 24 ч

- в диапазоне температурот -260 до +300 °С

- из них при максимальной температуре

130 000




33000



10


2
Сопротивление изоляции в нормальных условиях, не менее, МОм 20
Соединитель (разъем) Cвободные концы, медь, сечением 0,55 мм2, длина – 125 мм
Схема подсоединения двухпроводная
Габаритные размеры, мм 46 × 23 × 5 71 × 34 × 5
Длина кабеля, мм 130
Масса, не более, г 8
