Описание
Технические данные

Наименование:
ТП 175, мод. ТП 175, ТП 175-01, ТП 175-02, ТП 175-03, ТП 175-04

Тип:
Термометры

ТУ:
БЫ2.821.175 ТУ

Краткое тех. описание:
Для измерения температуры спокойных неагрессивных токонепроводящих жидкостей и газов в условиях эксплуатации, оговоренных в БЫ2.821.175 ТУ и ОСТ 92-0694-80, а также в условиях десятикратного воздействия крайних значений температур рабочего диапазона измерений и динамического напора потока до 1,5х10^(4) н/м2 и применяются на объектах сферы обороны и безопасности. Диапазон измерения температуры от -260 до 300°С.

Цена ТП 175, мод. ТП 175...:
Уточняйте по телефону или через обратную связь.

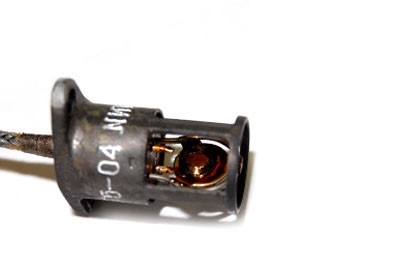

Датчик температуры ТП 175

ПЛАТИНОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.175 ТУ)

Предназначен для измерения температуры спокойных неагрессивных токонепроводящих жидкостей и газов. Чувствительный элемент термометра – платиновая проволока диаметром 50 мкм, намотанная бифилярно в виде плоской таблетки. Материал корпуса – сталь 12Х18Н10Т. Термометр крепится на изделии при помощи двух винтов М3х0,5. Имеет пять модификаций.

	ТП 175	ТП 175−01	ТП 175−02	ТП 175−03	ТП 175−04
Диапазон измерения, °С	-260 ÷ +300
Сопротивление, при 0°С, Ом	25 ± 0,25	34 ± 0,25	46 ± 0,15	60 ± 0,25	100 ± 0,15
Температурный коэффициент сопротивления, 1/град	0,00391
Погрешность, °С	0,5 ÷ 1,0
Показатель термической инерции, с, не более	5
Ресурс работы, ч	55000
Сопротивление изоляции в нормальных условиях, МОм, не менее	20
Соединитель (разъём)	свободные концы
Схема подсоединения	трехпроводная
Длина кабеля, мм	500 ± 10
Габаритные размеры, мм	Ø 15х37 (по фланцу – Ø 28)
Масса, г, не более	20
