Наименование:
ТМ 168

Тип:
Термометры

ТУ:
БЫ2.821.166 ТУ

Краткое тех. описание:
Для измерения температуры спокойных неагрессивных токопроводящих жидкостей и газов в условиях эксплуатации, оговоренных в БЫ2.821.166 ТУ и ОСТ В 92-0694-76, а также в условиях десятикратного воздействия крайних значений температур рабочего диапазона измерений и давления до 0,147х10^(5) Па (0,15 кг/см2) и применяются на объектах сферы обороны и безопасности. Диапазон измерения температуры от -196 до 200°С. Погрешность не более ±0,5°С.

Цена ТМ 168:
Уточняйте по телефону или через обратную связь.

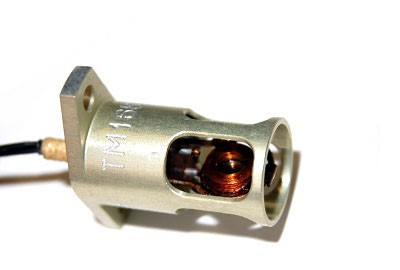

Датчик температуры ТМ 168

МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.166 ТУ)

Предназначен для измерения температуры спокойных неагрессивных токонепроводящих жидкостей и газов. Чувствительный элемент термометра – медная проволока диаметром 50 мкм, намотанная бифилярно в виде плоской таблетки. Термометр крепится на изделии при помощи двух винтов М3х0,5.

  ТМ 168
ТМ168.01
ТМ168−01
ТМ168-01.01
ТМ168−02
ТМ168-02.01
ТМ168−03
ТМ168-03.01
ТМ168−04
ТМ168-04.01
Диапазон измерения, °С -200 ÷ +200
Сопротивление, при 0°С, Ом 23 ± 0,3 30 ± 0,3 53 ± 0,3 60 ± 0,9 100 ± 0,9
Температурный коэффициент сопротивления, 1/град 0,00428
Погрешность, °С 0,5 ÷ 1,0
Показатель термической инерции, с, не более 6
Ресурс работы:
- в диапазоне температур от -150 до 120 °С без вибронагрузки,ч
- в диапазоне температур от -196 до 70 °С и вибронагрузкой, мин
- в диапазоне температур от -196 до 200 °С и вибронагрузкой, мин

130 000

40

20
Сопротивление изоляции в нормальных условиях, МОм, не менее 20
Соединитель (разъём):
ТМ 168, 168-01, 168-02, 168-03, 168-04
ТМ 168.01, 168-01.01, 168-02.01, 168-03.01, 168-04.01
свободные концы
вилка РС4ТВ АВ0.0360.047 ТУ
Схема подсоединения трехпроводная
Габаритные размеры, мм Ø 15х37 (по фланцу – Ø 28)
Длина кабеля, мм 500 ± 10
Масса, г, не более 20
