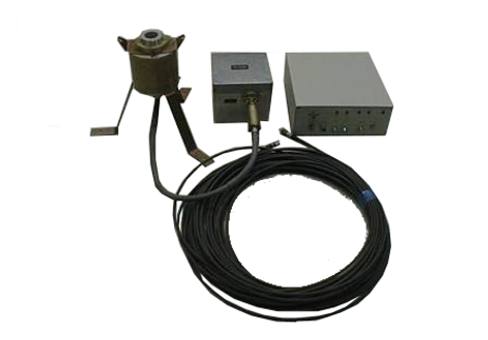

Преобразователь импульсов тока грозового разряда
измерительный ИП ГР-120
Преобразователь предназначен для измерения амплитудно-временных параметров
импульсов силы тока в установках–имитаторах грозового разряда.
|
Технические характеристики |
|
|
|
Амплитуда измеряемых импульсов тока, кА |
10 ÷ 120 |
|
|
|
Коэффициент преобразования, В/А |
(5,0 ÷ 9,0) x 10-6 |
|
|
|
Доверительные границы относительной
погрешности измерения коэффициента преобразования при
доверительной вероятности Р=0,95, не более |
15 % |
|
|
|
Амплитуда калибровки, В |
1 ÷ 1,5 |
|
|
|
Время нарастания переходной характеристики по
уровням 0,1-0,9 от амплитуды, нс |
100 ÷ 150 |
|
|
|
Длительность переходной характеристики по
уровню 0,5 от амплитуды, мкс |
500 ÷ 600 |
|
|
|
Время непрерывной работы, час, не менее |
4 |
|
|
|
Габаритные размеры, мм, не более:
первичный измерительный преобразователь
делитель напряжения
оптический преобразователь
фотоприемник
измерительный кабель
оптическая линия связи, длина не менее, м |
100 x 150
50 x 150
200 x 200 x 200
300 x 300 x 100
500 x 25
50
|
|
|
