Наименование:
ТПОЛ 20, ТПОЛ 35
Тип:
Трансформаторы тока
ТУ:
ТУ 16-517.844-80
Краткое тех. описание:
Для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в закрытых распределительных устройствах переменного тока промышленной частоты на номинальные напряжения 20 и 35 кВ, на номинальный первичный ток 1500 А, класса точности 10Р/10Р в цепях нулевых выводов турбогенераторов, при этом значении первичного тока трансформаторов не должно превышать 400 А. Класс точности 1, 0,5.
Цена ТПОЛ 20, ТПОЛ 35:
Уточняйте по телефону или через обратную связь.

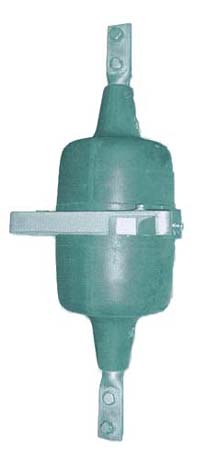

Трансформатор
тока проходной одновитковый с литой изоляцией типа
ТПОЛ
Трансформаторы
тока типов ТПОЛ20, ТПОЛ35 предназначены для передачи сигнала измерительной
информации измерительным приборам и устройствам защиты и управления в закрытых
распределительных устройствах на номинальное напряжение до 20 и 35 кВ
переменного тока номинальной частоты 50 и 60 Гц.
Технические характеристики
|
Наименование параметра |
Норма для типов |
|
ТПОЛ20, ТПОЛ35 |
ТПОЛ20 |
|
Климатическое Исполнение У
|
Климатическое Исполнение Т
|
| Номинальное
напряжение, кВ |
20,35 |
20 |
|
Номинальная частота, Гц |
50, 50 и 60 |
|
| Номинальный
первичный ток, А |
400,600,800,1000,1500 |
400,600,800 |
|
Номинальный вторичный ток, А |
5 |
| Номинальная
вторичная нагрузка, ВА |
20 |
|
Номинальный класс точности вторичной обмотки
для
защиты |
10Р |
|
Номинальный класс точности
вторичной обмотки |
|
|
для измерений: |
|
|
для исполнения на номинальный
первичный ток 400А |
|
|
для исполнения на остальные
номинальные первичные токи |
0,5 |
| Номинальный
первичный ток, А |
Варианты
исполнения трансф. тока по классам точности вторичных обмоток
|
Номинальная
предельная кратность вторичной обмотки класса точности 10Р |
Ток
термической стойкости |
Ток
электродинамической стойкости, кА |
| ТПОЛ20 |
ТПОЛ35 |
ТПОЛ20 |
ТПОЛ35 |
| 400 |
1/10P, 10P/10P |
13 |
16 |
16 |
120 |
100 |
| 600 |
0,5/10P, 10P/10P |
18 |
24 |
24 |
| 800 |
0,5/10P, 10P/10P |
24 |
32 |
32 |
| 1000 |
0,5/10P, 10P/10P |
24 |
40 |
40 |
| 1500 |
0,5/10P, 10P/10P |
26 |
60 |
52 |
Допускается
использование вторичных обмоток класса точности 10Р для измерений.
Изоляция
трансформаторов тока соответствует требованиям ГОСТ 7746-78
Масса
трансформатора тока ТПОЛ20 - 46±6 кг; ТПОЛ35 - 55±6 кг
|
