Описание
Технические данные

Наименование:
ОРИОН ИП-01

Тип:
Измерители потенциалов цифровые

ТУ:
ТЦ 3435-003-51996521-2002

Краткое тех. описание:
Для измерения потенциала по ГОСТ 9.602-89 на подземных металлических сооружениях, для оценки защищенности от коррозии трубопроводов, цистерн, емкостей, контейнеров, кабелей и т.п. Диапазон измерений напряжения от -4,997 до +4,997 В.

Цена ОРИОН ИП-01:
Уточняйте по телефону или через обратную связь.

ИЗМЕРИТЕЛЬ ПОТЕНЦИАЛОВ ЦИФРОВОЙ ОРИОН ИП-01

ОКП 34 3560

Назначение

Цифровые переносные приборы с автономным питанием ОРИОН ИП-01 предназначены для измерения потенциала (суммарного, поляризационного) на подземных металлических сооружениях относительно неполяризующегося электрода сравнения с датчиком потенциала по ГОСТ 9.602-2005.

Особенности

Одновременное измерение и отображение значений поляризационного и суммарного защитных потенциалов.

Выбор полярности производится автоматически при подключении прибора.

Встроенный контроль напряжения источника питания.

Возможность подключения внешнего источника питания постоянного тока напряжением 4,5 … 6 В.

Условия эксплуатации

Обеспечивают надежную и устойчивую работу в условиях воздействия следующих климатических факторов:
- верхнее значение температуры окружающей среды + 55 °С;
- нижнее значение температуры окружающей среды минус 10 °С;
- верхнее значение относительной влажности 90% при температуре 25 °С.

Нормативное обеспечение

Сертификат соответствия РОССRU.АЯ21.Н00278.

Сертификат об утверждении типа средств измерений RU.С.34.002.А № 15092

Соответствуют:
- ГОСТ Р 51317.6.1-99, ГОСТ 22261-94;
- требованиям технических условий ТУ 3435-003-51996521-2002.

Основные параметры

Наименование параметра	Значение
1. Сила тока, потребляемая от батареи, не более, мА	40
2. Напряжение питания от аккумуляторов, В	4,3...6
3. Время установления рабочего режима, не более, мин.	1
4. Продолжительность непрерывной работы прибора, час	48
5. Выдерживает в течение одной минуты перегрузку напряжением, В	9
6. Диапазон измерения поляризационного потенциала, В	-4,997...+4,997
7. Диапазон измерения суммарного потенциала, В	-4,997...+4,997
8. Масса прибора с элементами питания, не более, г	400
9. Габаритные размеры прибора, не более, мм	161х85х45
10. Межповерочный интервал, мес.	12
11. Гарантийный срок со дня ввода в эксплуатацию, мес.	18
12. Гарантийный срок хранения, мес.	6
13. Срок службы, лет, не менее	10

Функциональные возможности

Выбор и контроль требуемого значения времени задержки начала измерения относительно окончания поляризации при измерении поляризационного потенциала (0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс).

Наличие режима усреднения измеряемых величин.

Конструкция

Корпус прибора выполнен из ударопрочного материала. Органы управления и индикации защищены откидной крышкой.

Схема подключения прибора расположена на крышке.

Подключение прибора осуществляется с помощью зажимов «крокодил» с разной цветной маркировкой.

Схема подключения

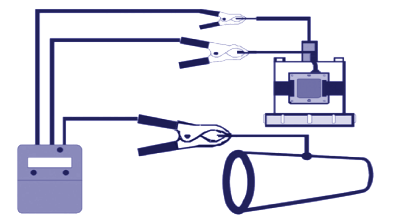

Схема подключения к неполяризующемуся электроду сравнения типа ЭНЕС-1 при измерении поляризационного потенциала показана на рисунке 1:
- красный зажим «крокодил» подсоединить к клемме электрода сравнения;
- белый зажим «крокодил» подсоединить к клемме датчика потенциала (дополнительному электроду);
- черный зажим «крокодил» подсоединить к клемме трубопровода.

Пример записи условного обозначения изделия при заказе

ОРИОН ИП-01 Для поставок по России:
Измеритель потенциалов цифровой ОРИОН ИП-01, ТУ 3435-003-51996521-2002.
Для поставок на экспорт:
Измеритель потенциалов цифровой ОРИОН ИП-01, экспорт, ТУ 34 35-003-51996521-2002.
