ТШЛ 20-1 Трансформаторы тока / Измерения силы тока / Измерения энергетических параметров / Измерения электрических и магнитных величин / Каталог продукции
- Описание
- Технические данные
Наименование:
ТШЛ 20-1
Тип:
Трансформаторы тока
ТУ:
ТУ 16-2002 ОГГ.671.235.022 ТУ, ГОСТ 7746-2001
Краткое тех. описание:
Для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока, применяются для встраивания в пофазно-экранированные токопроводы на номинальное напряжение до 20 кВ и являются комплектующими изделиями, для нужд народного хозяйства, для атомных станций и для поставки на экспорт. Класс точности 0,2, 0,2S, 0,5, 0,5S
Цена ТШЛ 20-1:
Уточняйте по телефону или через обратную связь.
Шинные

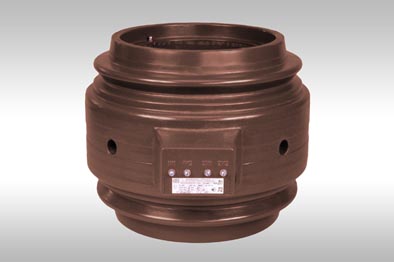

трансформаторы тока ТШЛ-20-I
ОГГ.671
235.022ТУ
Назначение
Трансформаторы предназначены для встраивания в токопроводы на
номинальное напряжение до 20 кВ и являются комплектующими изделиями.
Трансформаторы предназначены для передачи сигнала измерительной информации
измерительным прибо- рам и устройствам защиты и управления, для изолирования
цепей вторичных соединений от высокого напряжения в электрических установках
переменного тока частоты 50 или 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в исполнении "УХЛ" и "Т" категории размещения 2
по ГОСТ 15150.
Обязательно соединение шины с контактами экрана трансформатора, имеющими
маркировку "Ш"!
На литом корпусе
трансформатора имеются глухие отверстия диаметром 32 мм. В эти отверстия входят
четыре крепежные детали, при помощи которых трансформатор закрепляется в
токопроводе.
Крепежные детали в комплект поставки не входят.
Патентная защита
Патент на промышленный образец № 48551.
Технические данные. Таблица 1
|
Наименование
параметра |
Норма |
|
Номинальное напряжение, кВ |
20
|
|
Наибольшее рабочее напряжение, кВ |
24
|
|
Номинальная частота переменного
тока, Гц |
50 или 60
|
|
Номинальный первичный ток, А |
6000;8000;10000;
12000;14000;15000; 16000;18000
|
|
Номинальный вторичный ток, А |
1; 5
|
|
Число вторичных обмоток |
2
|
Класс точности:
- вторичной обмотки для измерений
- вторичной обмотки для защиты |
0,2;0,2S;0,5;0,5S;
5Р;10Р
5Р;10Р
|
Номинальная вторичная нагрузка при
коэффициенте мощности cos j= 0,8, В•А:
- вторичной обмотки для измерений
- вторичных обмоток для защиты класса точности 5Р
- вторичных обмоток для защиты класса точности 10Р |
30
*
30
|
Номинальная предельная кратность
вторичных обмоток для защиты, не менее:
- для класса точности 10Р при номинальных
первичных токах, А:
6000
8000
10000;12000;14000;15000;16000;18000
- для класса точности 5Р при номинальных
первичных токах, А:
6000; 8000; 10000
12000; 14000; 15000; 16000; 18000 |
16
14
12
20
*
|
Трехсекундный ток термической
стойкости, кА:
при номинальных первичных токах, А:
- 6000;8000;10000
- 12000;14000;15000;16000;18000 |
120
190
|
Испытательное напряжение, кВ:
- одноминутное промышленной
частоты
- грозового импульса полного |
65
125
|
Примечание:
*) значение уточняется в заказе.
Таблица 2
|
Номинальный
первичный
ток, А
|
Размеры,
мм
|
Масса,
кг, max
|
|
D
|
D1
|
D2
|
H
|
H1
|
h
|
L
|
b1
|
b2
|
|
6000; 8000;10000 |
520
|
300
|
351
|
420
|
180
|
25
|
350 |
140
|
180 |
105
|
|
12000 |
680
|
430
|
481
|
390
|
150
|
35 |
390 |
150
|
190 |
132
|
|
14000; 15000; 16000; 18000 |
830
|
555
|
606
|
450 |
178
|
|
