Наименование:
ТПЛ-35

Тип:
Трансформаторы тока

ТУ:
ГОСТ 7746-89, ТУ 16-98 ОГГ.671 225.011 ТУ

Краткое тех. описание:
Для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 Гц, применяются в комплектных распределительных устройствах внутренней и наружной установки переменного тока на класс напряжения до 35 кВ и являются комплектующими изделиями. Номинальные: напряжение 35 кВ, частота переменного тока 50, 60 Гц, первичный ток от 300 до 1500 А, вторичный ток 5 А. Классы точности 0,5, 1, 10Р.

Цена ТПЛ-35:
Уточняйте по телефону или через обратную связь.

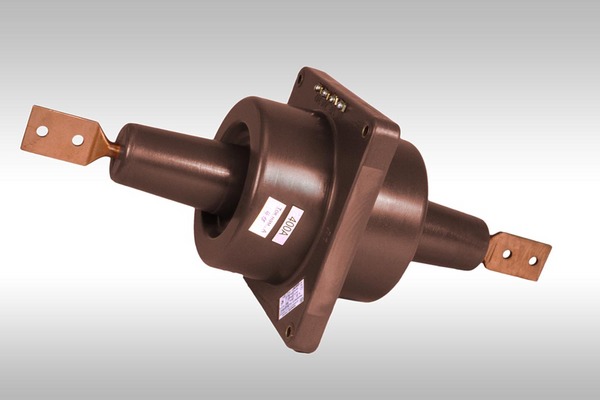

Проходные трансформаторы тока ТПЛ-20 и ТПЛ-35

ОГГ.671 225.011ТУ

Назначение
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 20 кВ - ТПЛ-20; до 35 кВ - ТПЛ-35.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в исполнении "УХЛ" или "Т" категории размещения 2 по ГОСТ 15150.
Высота над уровнем моря не более 1000 м.
Рабочее положение - любое.

Таблица 1. Технические данные

Наименование параметра	Норма
Номинальное напряжение, кВ	20	35
Наибольшее рабочее напряжение, кВ	24	40,5
Номинальный первичный ток, А*	300,400,600,800,1000,1500
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50 или 60
Количество вторичных обмоток	2
Номинальная вторичная нагрузка при cos j= 0,8, В•А: - обмотки для измерений - обмотки для защиты	20 20
Класс точности вторичной обмотки для измерения при номинальном первичном токе, А: 300 - 1500 для защиты	0,2S; 0,5S; 0,5; 1,0; 10Р**
Номинальная предельная кратность обмотки для защиты при номинальном первичном токе, А***: 300 400, 600 800 1000 1500	13 13 18 24 26	10 13 18 24 26
Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, А: 300 400 600 800 1000 1500	16 16 24 32 40 60	12 16 24 32 40 60
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: 300 400 600 800 1000 1500	41 41 61 82 102 153	31 41 61 82 102 153
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного	65 125	95 220

Примечание:
*) может поставляться исполнение на 2000 А.
**) в соответствии с заказом могут поставляться класса точности 5Р.
***) в соответствии с заказом могут поставляться с предельной кратностью 20.

Таблица 2

Номинальный первичный ток, А	S, мм	Масса, кг
		ТПЛ-20	ТПЛ-35
300,400, 600 800 1000 1500	6,5 9,5 11,5 18	47	62

Таблица 3

Тип	Размеры, мм
Тип	L	I	B
ТПЛ-20 ТПЛ-35	770 990	540 760	240 410
