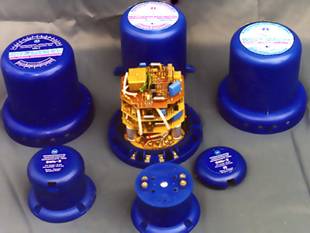

ОМЬ-2 преобразователь
измерительный
Назначение:
преобразование
переменного тока в унифицированный сигнал постоянного тока; применение в
системах телемеханики для контроля значений напряжения и тока в электрических
установках тепло-, водо-, электроснабжения различных предприятий; обеспечение
линейности преобразования и высокой точности
Форма представления
информации количество каналов измерения: 1
Класс точности,
погрешность ±1,0%
Параметры
преобразуемого сигнала: тока 0…5; 0…2,5; 0…1; 0…0,5А
Параметры
преобразуемого сигнала: напряжения -
Параметры
преобразуемого сигнала: частоты 45…65(400)Гц
Технические
характеристики сопротивление изоляции между всеми цепями и корпусом, между
входом и выходом составляет при +20°С и влажности 80% не менее 40МОм; время
установления выходного сигнала - 1с
Входные параметры -
Сопротивление нагрузки
0…3кОм; 0…0,6Ом
Выходной сигнал 0…5;
0…10мА
Питание, потребляемая
мощность 1ВА
Подключение -
Исполнение -
Условия эксплуатации
-40…+50°С; влажность 95% при +35°С
Конструкция рабочее
положение - любое
Габаритные размеры, мм
d108х80
Масса, кг 0,5
|
