Технические данные

Наименование:
ТЛЛ 35 УХЛ 4.2

Тип:
Трансформаторы тока лабораторные

ТУ:
ТУ 16-98 ОГГ.671.213 023 ТУ, ГОСТ 23624-79

Краткое тех. описание:
Для питания токовых цепей измерительных приборов при точном измерении тока, мощности и энергии, для изолирования цепей вторичных соединений от высокого напряжения в установках переменного тока на класс напряжения до 35 кВ преимущественно в лабораториях и на испытательных станциях промышленных предприятий. Номинальные: напряжение 35 кВ, частота переменного тока 50, 60 Гц, первичный ток, А 5, 10, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000, 3000, вторичный ток 5 А. Номинальный класс точности 0,05 или 0,1.

Цена ТЛЛ 35 УХЛ 4.2:
Уточняйте по телефону или через обратную связь.

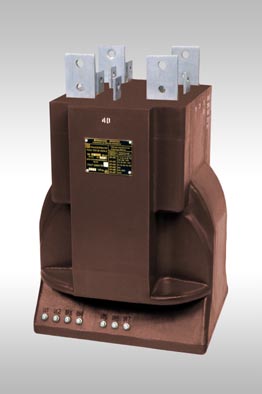

Трансформаторы тока ТЛЛ-35

ОГГ.671 213.023ТУ

Назначение

Трансформатор предназначен для питания цепей измерения тока, мощности и энергии, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 35 кВ в лабораториях и на испытательных станциях промышленных предприятий.
Трансформатор изготавливается в исполнении "УХЛ" и "Т" категории размещения 4.2 по ГОСТ 15150.
Рабочее положение - вертикальное.

Таблица 1. Технические данные

Наименование параметра	Норма
Номинальное напряжение, кВ	35
Номинальная частота переменного тока, Гц	50 или 60
Номинальный первичный ток, А	5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000, 3000
Номинальный вторичный ток, А	5
Номинальная вторичная нагрузка при коэффициенте мощности cos j = 0,8, ВЧА	15
Номинальный класс точности	0,05 или 0,1
Кратность трехсекундного тока термической стойкости	4
Кратность тока электродинамической стойкости	10
Продолжительность непрерывной работы, ч	4
Длительность нерабочего интервала, ч, не менее	4
Одноминутное испытательное напряжение промышленной частоты, кВ	54
Масса, кг	102

Таблица 2. Подсоединения вторичных выводов

Выводы вторичной обмотки	Номинальный первичный ток, А
И1 - И2	5, 10, 20, 40, 50, 100, 200, 500, 1000
И1 - И3	15, 30, 600, 1200
И1 - И4	75, 150, 300, 750, 1500
И1 - И5	800
И1 - И6	400, 2000
И1 - И7	3000
