ТОЛ 10


Сделать заказ >>>

 Поиск в каталоге:

ТОЛ 10 Трансформаторы тока / Измерения силы тока / Измерения энергетических параметров / Измерения электрических и магнитных величин / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ТОЛ 10

Тип:
Трансформаторы тока

ТУ:
ТУ 16-99 ОГГ.671 213.013 ТУ, ГОСТ 7746-2001

Краткое тех. описание:
Для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ, предназначены установки в комплектные распределительные устройства и являются комплектующими изделиями, для нужд народного хозяйства, для атомным электрических станций и для поставок на экспорт в страны с умеренным, холодным и тропическим климатом. Номинальные: напряжение 10 кВ, частота, Гц 50, 60, первичный ток, А 50, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, вторичный ток 5 А. Номинальный класс точности 0,2, 0,2S, 0,5, 0,5S.

Цена ТОЛ 10:
Уточняйте по телефону или через обратную связь.

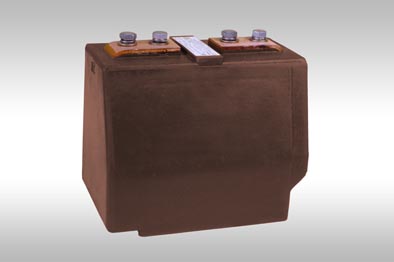

Опорные трансформаторы тока ТОЛ-10
Опорные трансформаторы тока ТОЛ-10

ОГГ.671 213.013ТУ

Назначение
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в климатическом исполнении "Т" и "УХЛ" категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях в условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от минус 60°C до плюс 50°C для исполнения "УХЛ 2.1" и от минус 10°C до плюс 55°C для исполнения "Т2.1";
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.
Трансформаторы выпускаются с одной вторичной обмоткой для измерения и одной вторичной обмоткой для защиты. Трансформаторы на номинальный ток 1000 и 1500 А могут выпускаться с двумя вторичными обмотками для защиты.

Технические данные

Наименование параметра

Норма
Номинальное напряжение, кВ
10 или 11
Наибольшее рабочее напряжение, кВ
12
Номинальная частота переменного тока, Гц
50 или 60
Номинальный вторичный ток, А
1; 5
Номинальный первичный ток, А
50, 100, 150, 200, 300, 400, 600, 800, 1000, 1500
Число вторичных обмоток
2
Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты


0,5; 0,5S, 0,2; 0,2S
10Р*
Номинальная вторичная нагрузка при коэффициенте мощности cos j= 0,8, В•А:
вторичной обмотки для измерений
вторичной обмотки для защиты



10
15
Номинальная предельная кратность вторичной обмотки для защиты,
не менее
10
Односекундный ток термической стойкости, кА,
при номинальном первичном токе, А:
50
100
150
200
300–1500



4,9
9,7
12,5
17,5
31,5
Трехсекундный ток термической стойкости, кА,
при номинальном первичном токе, А:
50
100
150
200
300; 400
600; 800
1000; 1500



2,45
4,85
6,25
8,75
16
20
31,5
Ток электродинамической стойкости, кА,
при номинальном первичном токе, А:
50
100–200
300–1500



17,5
52
100
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного


42
75

Примечание:
*) в соответствии с заказом могут поставляться класса точности 5Р.
