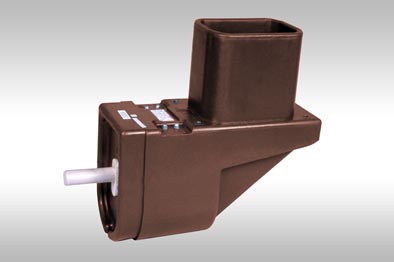

Опорные-проходные трансформаторы тока ТЛ-10

ОГГ.671 224.024ТУ

Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для встраивания в комплектные распредели тель ные устройства (КРУ).
Трансформаторы изготавливаются в исполнении «У» и «Т» категории размещения 3 по ГОСТ 15150 и предназначен для работы в следующих условиях:
– верхнее рабочее значение температуры окружающего воздуха (с учетомперегрева внутри шкафа КРУ) плюс 55⁰С для исполнения «У3», плюс 60⁰С для исполнения «Т3»;
– нижнее рабочее значение температуры окружающего воздуха минус 45⁰С для исполнения «У3» и минус 10⁰С для исполнения «Т3»;
– высота над уровнем моря не более 1000 м;
– окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
– рабочее положение – любое.
