Наименование:

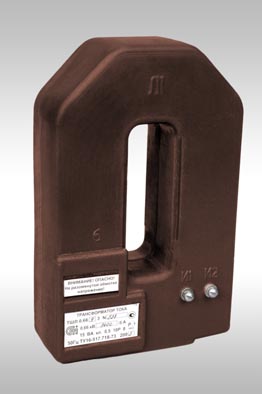

ТШЛ-0,66с, исп. I, II, III
Тип:
Трансформаторы тока
ТУ:
ТУ 16-517.546-82, ТУ 16-517.744-82
Краткое тех. описание:
Для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты в цепях на напряжение до 0,66 кВ переменного тока промышленной частоты. Номинальные: напряжение 0,66 кВ, первичные токи от 400 до 3000 А, вторичный ток 5 А, частота 50 (60) Гц. Номинальный класс точности: для исполнения I, II, III 400-600 A 0,5, 1, для исполнения III 800-2000 А 0,5-10Р.
Цена ТШЛ-0,66с, исп. I...:
Уточняйте по телефону или через обратную связь.
Шинные
трансформаторы тока ТШЛ-0,66 и ТШЛ-0,66 - 1
ОГГ.671
231.053ТУ
Назначение
Трансформаторы предназначены для встраивания в комплектные
трансформаторные подстанции и служат для передачи сигнала измерительной
информации измерительным приборам, устройствам защиты и управления в установках
переменного тока частоты 50 или 60 Гц. Трансформаторы для дифференциальной
защиты поставляются по специальному заказу.
Трансформаторы
изготавливаются в исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150 и
предназначены для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды при эксплуатации - от минус 45°C до плюс 70°C для
исполнения "У3" и от минус 10°C до плюс 70°C для исполнения "Т3".
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов
и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.
Технические данные. Таблица 1
|
Название параметра |
Норма |
|
Номинальное напряжение, кВ |
0,66
|
|
Номинальный первичный ток, А |
2000, 3000, 4000, 5000
|
|
Наибольший рабочий первичный ток,
А |
2000, 3200, 4000, 5000
|
|
Номинальный вторичный ток, А |
1 или 5
|
|
Номинальная частота, Гц |
50 или 60
|
|
Класс точности |
0,5 S; 0,5; 10P
|
|
Номинальная вторичная нагрузка при
cos j = 0,8, В•А |
15
|
Кратность односекундного тока
термической стойкости для первичных токов:
2000 A
3000 A
4000 A, 5000 А |
60
40
40
|
|
Номинальная предельная кратность:
- для трансформаторов на 2000А,
3000 А при междуфазном расстоянии 140 мм
- для трансформаторов на 4000А, 5000 А при междуфазном расстоянии 140 мм
- для трансформаторов на 4000А, 5000 А при междуфазном расстоянии 750мм |
8
4
8
|
Примечание:
Испытательное одноминутное напряжение промышленной частоты вторичной обмотки
3 кВ для исполнения «У3» и 3,3 кВ для «Т3».
Таблица 2
|
Номинальный первичный ток, А
|
Размеры,
мм
|
Масса,
кг
|
|
A
|
B
|
B1
|
L1
|
B2
|
L2
|
L
|
H
|
B3
|
B4
|
C
|
|
2000–3000 |
142 |
72 |
85 |
75
|
39
|
50 |
181 |
277
|
255 |
165 |
129
|
10
|
|
4000–5000 |
200 |
82 |
95 |
85
|
79
|
45 |
251 |
302
|
265 |
175 |
199
|
15
|
|
