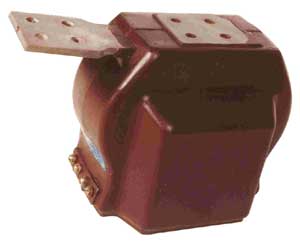

Трансформатор тока ТЛМ-10
Трансформатор
тока ТЛМ-10 предназначен для передачи сигнала измерительной информации
измерительным приборам и устройствам защиты и управления в установках
переменного тока.
Трансформаторы тока рассчитаны для
эксплуатации в районах с умеренным климатом и тропическим климатом, исполнения
«У» и «Т» соответственно, для работы в закрытых помещениях с естественной
вентиляцией, категорией размещения «3» по ГОСТ 15150.
Технические характеристики
| Наименование |
Значение |
| Номинальное напряжение, кВ |
10 |
| Номинальный первичный ток, А |
50÷1500 |
| Номинальный вторичный ток, А |
5 |
| Частота, Гц |
50; 60 |
| Номинальная
вторичная нагрузка при cosφ2=0,8 ВּА: |
| обмотки для
измерений |
10 |
| обмотки для
защиты |
15 |
| Класс точности |
0,5 |
| Класс точности обмотки для
защиты |
10Р |
| Ток трехсекундной термической
стойкости, кА |
2,8÷26,0 |
| Ток электродинамической
стойкости, кА |
17,6÷100,0 |
| Номинальная
предельная кратность обмотки для защиты: |
| на токи 50÷800
А |
15 |
| на токи 1000,
1500 А |
10 |
| Масса, кг, не более |
25 |
|
