ТОЛК 6, 10


Сделать заказ >>>

 Поиск в каталоге:

ТОЛК 6, 10 Трансформаторы тока / Измерения силы тока / Измерения энергетических параметров / Измерения электрических и магнитных величин / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ТОЛК 6, 10

Тип:
Трансформаторы тока

ТУ:
ТУ 16-97 ОГГ.671 213.014 ТУ ГОСТ 7746-89

Краткое тех. описание:
Для встраивания в высоковольтные рудничные комплектные распределительные устройства (КРУ) и являются комплектующими изделиями, для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузки в первичной цепи. Номинальные: напряжение, кВ 6 (ТОЛК 6), 10 (ТОЛК 10), частота переменного тока, Гц 50, 60, первичный ток, А 50, 80, 100, 150, 200, 300, 400, 600, рабочий первичный ток, А 50, 80, 100, 160, 200, 320, 400, 630, вторичный ток, А 5. Класс точности вторичной нагрузки 1 и 10Р (ТОЛК 6), 1 и 5Р (ТОЛК 10).

Цена ТОЛК 6, 10:
Уточняйте по телефону или через обратную связь.

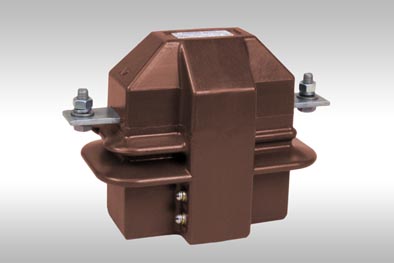

Опорные трансформаторы тока ТОЛК-6

ОГГ.671 231.014ТУ

Опорные трансформаторы тока ТОЛК-6

Назначение
Трансформаторы предназначены для встраивания в высоковольтные взрывобезопасные КРУ в сетях временного тока частоты 50 или 60 Гц напряжением 6 кВ угольных и сланцевых шахт, опасных по газу и пыли, служат для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузки в первичной цепи.
Трансформаторы изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначены для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды при эксплуатации - от минус 10°C до плюс 45°C,
- окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150;
- рабочее положение - любое.

Таблица 1. Технические данные

Наименование параметра

Норма
Номинальное напряжение, кВ
6
Наибольшее рабочее напряжение, кВ
7,2
Номинальная частота переменного тока, Гц
50
Номинальный вторичный ток, А
5
Номинальный первичный ток, А
50; 80; 100; 150; 200; 300; 400; 600
Класс точности вторичной обмотки
1,0 и 10Р
Номинальная вторичная нагрузка при коэффициенте мощности
cos j=0,8, В•А
30
Номинальная предельная кратность вторичной обмотки, не менее
5,5
Предельная кратность вторичной обмотки при нагрузке 15 В·А
8
Номинальное напряжение питания дополнительной обмотки, В
100±20
Односекундный ток термической стойкости, кА,
при номинальном первичном токе, А:
50
80
100–600



3,6
5,6
10
Ток электродинамической стойкости, кА, при номинальном
первичном токе, А:
50
80–600



17,6
26
Одноминутное испытательное напряжение промышленной частоты, кВ

Масса, кг

20

10,5±1
