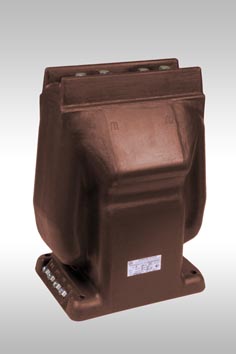

Опорные трансформаторы
тока ТЛК-35
ОГГ.671 213.015ТУ
Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации
измерительным приборам и (или) устройствам защиты и управления, для изолирования
цепей вторичных соединений от высокого напряжения в электрических установках
переменного тока частоты 50 или 60 Гц на класс напряжения до 35 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории
размещения 2.1 по ГОСТ 15150 и предназначен для эксплуатации в следующих
условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающего воздуха - от минус 60°С до плюс 55°С для исполнения
"УХЛ2.1" и от минус 10°С до плюс 55°С для исполнения "Т2.1";
- окружающая среда невзрывоопасная, не содержит пыли, химически активных газов и
паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.
Таблица 1.
Технические характеристики
|
Наименование параметра |
Значение параметра |
|
ТЛК-35 |
ТЛК-35-1 |
ТЛК-35-2 |
|
Номинальное напряжение, кВ
|
35
40,5
50, 60 |
|
Наибольшее рабочее напряжение, кВ |
|
Номинальная частота переменного
тока, Гц |
|
Номинальный первичный ток, А |
200; 300; 400;
600; 800; 1000; 1500; 2000; 3000 |
200; 300; 400;
600; 800; 1000; 1500 |
|
Наибольшийрабочий первичный ток, А |
200; 320; 400;
630; 800; 1000; 1600; 2000; 3200 |
200; 320; 400;
630; 800; 1000; 1600 |
|
Номинальный вторичный ток, А |
5 |
|
Число вторичных обмоток, шт: |
2 |
3 |
4 |
|
Класс точности при
номинальном первичном токе: |
0,5; 0,5S;
0,2S |
|
обмотки для
измерений |
|
обмотки для защиты |
10Р; 5Р |
|
Номинальная вторичная нагрузка с
коэффициентом мощностиcos j =0,8 обмотки для измерений при
классе точности и номинальном первичном токе, В×А, |
15 |
- |
- |
|
Класс точности
0,5 |
2000; 3000 А |
|
Класс точности
0,2S |
200-800 А |
10 |
|
1000; 1500 А |
20 |
|
Класс точности
0,5S |
200-800; 1000;
1500 А |
20 |
Повышенная вторичная нагрузка
обмотки для измерений при номинальном первичном токе, В·А:
2000А; 3000 Ав классе точности 1
в классе точности 3 |
40
75 |
- |
- |
|
Номинальная
вторичная нагрузка с коэффициентом мощностиcos j =0,8 обмотки
для защиты, В·А, при номинальном первичном токе, А:
200 – 1000; 2000; 3000
1500 |
15
30 |
|
|
|
Наименование параметра |
Значение параметра |
|
ТЛК-35 |
ТЛК-35-1 |
ТЛК-35-2 |
|
Номинальная
предельная кратность обмотки для защиты, не менее, при номинальном первичном
токе: |
|
|
В классе точности
10Р
(200 – 1500) А; 2000А; 3000 А |
10 |
|
В классе точности
5Р
2000 А
3000 А |
12
8
|
|
Трехсекундный ток
термической стойкости, кА, при номинальном первичном токе: |
|
|
(200 – 1000) А
1500 А; 2000 А
3000 А |
31,5
50
100 |
|
Ток
электродинамической стойкости, кА,при номинальном первичном токе: |
|
|
200 – 1000 А
1500 А; 2000 А
3000 А |
80
125
250 |
|
Номинальный коэффициент
безопасности приборов вторичных обмоток для измерений, не более |
10 |
Масса, кг, max на
номинальные первичные токи:
200-1500 А;
2000 A; 3000 A |
50 |
70 |
85 |
|
70 |
- |
|
