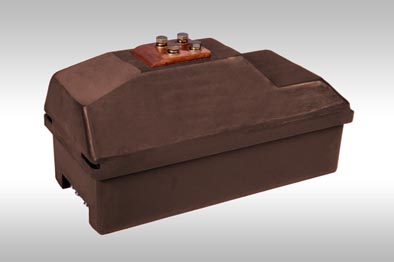

Опорные-проходные трансформаторы тока ТПЛК-10
ОГГ.671
213.021ТУ
Назначение
Трансформаторы предназначены для передачи сигнала измеритель ной
информации измерительным приборам и (или) устройствам защиты и управления, в
установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы встраиваются в комплектные распределительные устройства (КРУ)
типа КР-10/31.5.
Трансформаторы изготавливаются в исполнениях "У" и "Т" категории размещения 3 по
ГОСТ 15150 и предназначены для работы в следующих условиях:
- рабочее значение температуры окружающего воздуха с учетом перегрева внутри
шкафа КРУ от минус 45°С до плюс 50°С для исполнения "У3" и от минус 10°С до плюс
55°С для исполнения "Т3";
- высота над уровнем моря не более 1000 м;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов
и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.
Технические данные
|
Наименование
параметра |
Норма |
|
Номинальный первичный ток, А |
10;15;30;50;100;150;200;300;
400; 600;800;1000;1500;2000
|
|
Номинальное напряжение, кВ |
10 или 11
|
|
Наибольшее рабочее напряжение, кВ |
12
|
|
Номинальная частота переменного
тока, Гц |
50 или 60
|
|
Номинальный вторичный ток, А |
1; 5
|
|
Число
обмоток |
2* |
Номинальная вторичная нагрузка с
коэффициентом
мощности cos j= 0,8, В.А:
- обмотка для защиты
- обмотка для измерений |
15
10
|
|
Масса max, кг |
48
|
Класс точности:
- обмотки для измерений
- обмотки для защиты |
0,2; 0,2S; 0,5; 0,5S
10Р**
|
Номинальная предельная кратность
обмотки
для защиты для номинального тока, А:
- 10–400
- 600–800
- 1000–2000 |
12
17
20
|
Ток электродинамической стойкости,
кА,
для номинального первичного тока, А:
10
15
30
50
100–600
800
1000
2000 |
2,47
3,7
7,4
14,8
74,5
94,5
118
189
|
Трехсекундный ток термической
стойкости, кА,
для номинального первичного тока, А:
10
15
30
50
100
150
200
300
400
600
800
1000
1500
2000 |
0,47
0,71
1,42
2,36
4,72
7,1
9,45
14,1
18,9
28,3
37,8
47,2
70,8
74
|
Испытательное напряжение, кВ:
- одноминутное промышленной частоты
- грозового импульса полного |
42
75
|
Примечание:
1. Для трансформаторов на номинальные токи до 300 А включительно
трехсекундный ток термической стойкости указан для вторичных обмоток, замкнутых
на номинальную нагрузку.
2. Классы точности в соответствии с заказом.
*) в
соответствии с заказом трансформаторы с номинальным первичным током от 200А
могут поставляться с тремя вторичными обмотками
**) в соответствии с заказом могут поставляться класса точности 5Р
|
