75 ШСММ3. Шунты измерительные
стационарные взаимозаменяемые
Техническое описание и инструкции по эксплуатации ШУНТОВ
1. НАЗНАЧЕНИЕ
1.1. Шунты
измерительные стационарные взаимоэаменяемые предназначены для расширения
пределов измерения амперметров постоянного тока и счетчиков ампер-часов.
2.
ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Класс
точности 0,5.
2.2. Падение напряжения на потенциальных зажимах для всех шунтов при
номинальном токе составляет 75 мВ.
2.3. Номинальные токи и номинальные сопротивления шунтов сведены в таблице
№1.
Таблица №1:
|
Номинальное сопротивление,
МОм
|
Номинальное сопротивление,
МОм
|
|
75 |
1000,00 |
|
100 |
750,00 |
|
150 |
500,00 |
|
200 |
375,00 |
|
300 |
250.00 |
|
500 |
150,00 |
|
750 |
100.ОО |
|
1000 |
75,00 |
|
1500 |
50,00 |
|
2000 |
37,50 |
|
3000 |
25,00 |
|
4000 |
18,75 |
|
5000 |
15,00 |
|
6000 |
12,50 |
|
7500 |
10,00 |
2.4.
Предел допускаемой основной погрешности шунта 0,5%.
2.5. Шунты предназначены для работы при температуре окружающего воздуха от
минус 40 до плюс 50С и относительной влажности 95% (при температуре 40 °С)
исполнения М и ОМ категории 3.
2.6. Шунты предназначенные для поставки на экспорт в районы с
умеренно-холодным и тропическим климатом поставляются для работы при
температуре от минус 40 до плюс 50°С и при относительной вдажности 90% при
температуре 35°С и имеют обозначение 75 ШСМ МЗ и 75 ШСМ Т2.

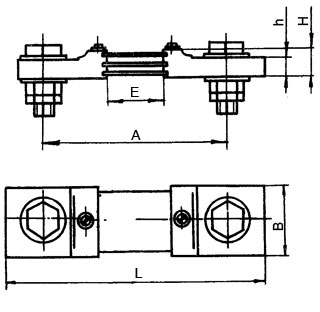

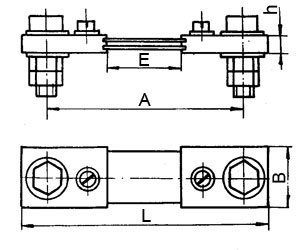

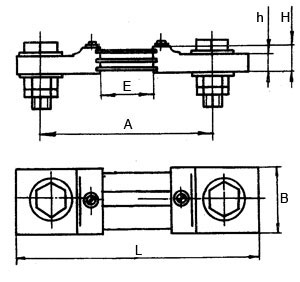

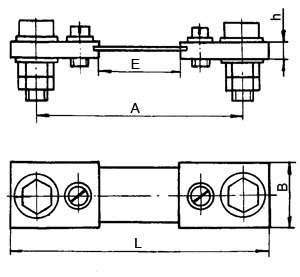

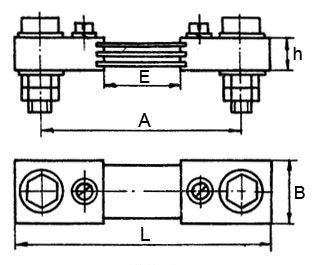

2.7. Габаритные размеры шунтов показаны на рисунках №1-10, а размеры
сведены в таблице №2. Шунты исполнения ОМ категории 3 удовлетворяют правилам
морского Регистра СССР, а по требованию в заказе и "Условиям поставки №
786-250-83". Шунты соответствуют требованиям ТУ25-04-3104-76. Шунты
экспортного и тропического исполнении соответствуют ТУ25-04.3588-78. Код ОКП
422916.
Таблица №2:
|
Предел измерения (Амперы)
|
Масса (кг)
|
Габаритные размеры (мм)
|
|
L
|
В
|
Н
|
А
|
А1
|
E
|
h
|
А2
|
|
75 |
0.19 |
120 |
22 |
|
105 |
|
60 |
6 |
|
|
100 |
0,25 |
130 |
30 |
|
110 |
|
60 |
6 |
|
|
150 |
0,29 |
130 |
22 |
|
110 |
|
60 |
12 |
|
|
200 |
0.38 |
130 |
30 |
|
110 |
|
60 |
12 |
|
|
300 |
0,54 |
130 |
30 |
|
110 |
|
60 |
18 |
|
|
500 |
1.10 |
180 |
35 |
20 |
130 |
|
40 |
14 |
|
|
750 |
1.50 |
180 |
50 |
20 |
130 |
|
40 |
14 |
|
|
1000 |
2.00 |
180 |
70 |
20 |
130 |
|
40 |
14 |
|
|
1500 |
2,80 |
180 |
100 |
20 |
130 |
50 |
40 |
14 |
|
|
2000 |
3 50 |
200 |
85 |
50 |
145 |
50 |
40 |
15 |
|
|
3000 |
4,40 |
200 |
105 |
50 |
145 |
50 |
40 |
15 |
|
|
4000 |
7,00 |
240 |
120 |
70 |
175 |
50 |
40 |
20 |
|
|
5000 |
11.00 |
240 |
160 |
70 |
175 |
50 |
40 |
20 |
|
|
6000 |
11,00 |
240 |
160 |
70 |
175 |
50 |
40 |
20 |
|
|
7500 |
13,00 |
240 |
210 |
70 |
175 |
50 |
40 |
20 |
60 |
3. КОМПЛЕКТНОСТЬ.
3.1. Шунт с токовыми и потенциальными зажимами (согласно таблице №З)
Таблица №3:
|
Номинальный ток (А)
|
|
Токовые зажимы
|
Потенциальные зажимы
|
|
Болты
|
Гайки
|
Контрогайки
|
Шайбы
|
Винты
|
Шайбы пружинные
|
|
размер
|
кол-во
|
размер
|
кол-о
|
размер
|
кол-во
|
размер
|
кол-во
|
размер
|
кол-во
|
размер
|
кол-во
|
|
75 |
М6х20 |
2 |
М6 |
2 |
Мб |
2 |
6 |
4 |
М5х10 |
2 |
5 |
2 |
|
100 |
М 8х22 |
2 |
М8 |
2 |
М 8 |
2 |
8 |
4 |
М5х10 |
2 |
5 |
2 |
|
150 |
М 8х28 |
2 |
М8 |
2 |
М 8 |
2 |
8 |
4 |
М5х10 |
2 |
5 |
2 |
|
200 |
М 8х28 |
2 |
М8 |
2 |
М 8 |
2 |
8 |
4 |
М5х10 |
2 |
5 |
2 |
|
300 |
М10х45 |
2 |
М10 |
2 |
М10 |
2 |
10 |
4 |
М5х10 |
2 |
5 |
2 |
|
500 |
М16х55 |
2 |
М16 |
2 |
М16 |
2 |
16 |
4 |
М5х10 |
2 |
5 |
2 |
|
750 |
М16х55 |
2 |
М16 |
2 |
М16 |
2 |
16 |
4 |
М5х10 |
2 |
5 |
2 |
|
1000 |
М16х55 |
2 |
М16 |
2 |
М16 |
2 |
16 |
4 |
М5х10 |
2 |
5 |
2 |
|
1500 |
М16х55 |
4 |
М16 |
4 |
М16 |
4 |
16 |
8 |
М5х10 |
2 |
5 |
2 |
|
2000 |
М16х60 |
4 |
М16 |
4 |
М16 |
4 |
16 |
8 |
М5х10 |
4 |
5 |
4 |
|
3000 |
М16х65 |
4 |
М16 |
4 |
М16 |
4 |
16 |
8 |
М5х10 |
4 |
5 |
4 |
|
4000 |
М18х80 |
4 |
М18 |
4 |
М18 |
4 |
18 |
8 |
М5х10 |
4 |
5 |
4 |
|
5000 |
М18х80 |
6 |
М18 |
6 |
М18 |
6 |
18 |
12 |
М5х10 |
4 |
5 |
4 |
|
6000 |
М18х90 |
6 |
М18 |
6 |
М18 |
6 |
18 |
12 |
М5х10 |
4 |
5 |
4 |
|
7500 |
М18х90 |
8 |
М18 |
8 |
М5х10 |
8 |
18 |
16 |
М5х10 |
4 |
5 |
4 |
3.2.
Техническое описание и инструкция по эксплуатации на партию шунтов, отправляемых
в один почтовый адрес.
Примечание:
По требованию заказчика допускается поставка шунтов без токовых и потенциальных
зажимов. Допускается применять в качестве токовых зажимов болты длиной, более
указанной на 5.0 мм .
4. УСТРОЙСТВО
И РАБОТА ШУНТА
4.1. Шунты
выполнены в виде пластин из манганина, впаянных твердым припоем в наконечники из
латуни или меди. Наконечники имеют резьбовые отверстия для потенциальных зажимов
(винтов) и отверстия для токоведущих зажимов (болтов).
5. УКАЗАНИЕ
МЕР БЕЗОПАСНОСТИ. ПОДГОТОВКА К РАБОТЕ
5.1.
Подсоедините к наконечникам шунтов с помощью болтов токоведущие провода или
шины. сечение которых должно "соответствовать указанным в таблице №4.
Таблица №4:
|
Номинальный ток (А)
|
Сечение проводов (кв.мм)
|
Размеры медных шин (ширина и
толщина), мм не менее
|
Число шин с каждой стороны
|
|
75 |
15 |
- |
- |
|
100 |
25 |
- |
- |
|
150 |
|
22 х 1.5 |
1 |
|
200 |
30 х 1.5 |
1 |
|
300 |
30х2.5 |
1 |
|
500 |
35 х 6.0 |
1 |
|
750 |
50 х 7,0 |
1 |
|
1000 |
60 х 7,0 |
1 |
|
1500 |
50 х 7.0 |
2 |
|
2000 |
50 х 5.0 |
4 |
|
3000 |
50 х 5.0 |
8 |
|
4000 |
50 х 8,0 |
8 |
|
5000 |
50 х 7,0 |
12 |
|
6000 |
50 х 8.0 |
12 |
|
7500 |
50 х 8.0 |
18 |
5.2.
Длина шин или проводов не менее одного метра с каждой стороны.
5.3. Присоедините к потенциальным зажимам калиброванные провода, соединяющие
шунт с прибором.
5.4. Монтируйте шунт на щите таким образом, чтобы продольная ось шунта была
расположена горизонтально при расположении. токоподводящих шин в вертикальной
плоскости. Шунт подключайте только при обесточенной цепи.
|
