Наименование:
НОЛП
Тип:
Трансформаторы напряжения
ТУ:
ТУ 16-2003 ОГГ.671243.051 ТУ, ГОСТ 1983-2001
Краткое тех. описание:
Для питания цепей измерений, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях на номинальное напряжение до 10 кВ включительно, для установки в комплектные распределительные устройства, токопроводы, другие электроустановки в различных отраслях народного хозяйства, в том числе для атомных станций и для поставки на экспорт. Класс точности 0,2, 0,5, 1, 3
Цена НОЛП:
Уточняйте по телефону или через обратную связь.

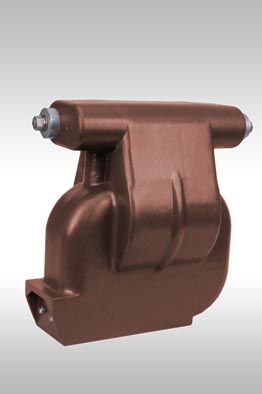

Незаземляемые
трансформаторы напряжения НОЛП-6, НОЛП-10
ОГГ.671 243.051 ТУ
Назначение
Трансформаторы предназначены для установки в комплектные распределительные
устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты
автоматики, сигнализации и управления в электрических установках переменного
тока частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении "У" или "Т" категории
размещения 2 по ГОСТ 15150.
Рабочее положение - любое.
Патентная защита
1. Патент на изобретение № 2208860.
2. Патент на промышленный образец № 53160..
Технические данные
|
Наименование параметров |
Норма
|
|
электромагнитная часть
(трансформатор)
|
встроенное предохрани-тельное
защитное устройство |
|
Класс напряжения, кВ |
6
|
10
|
10
|
|
Наибольшее рабочее напряжение, кВ |
7,2
|
12
|
12
|
|
Номинальное напряжение первичной
обмотки, В |
6000
6300
6600
6900
|
10000
11000
|
-
|
|
Номинальное напряжение вторичной
обмотки, В |
100 или 110*
|
-
|
Номинальная мощность вторичной
обмотки, В·А:
В классе точности**:
0,2***
0,5
1
3 |
30
50
75
200
|
50
75
150
300
|
-
|
|
Предельная мощность вне класса
точности, ВЧА |
400
|
630
|
-
|
|
Номинальная частота, Гц |
50 или 60
|
-
|
|
Схема и группа
соединения обмоток |
1/1-0
|
-
|
Испытательное напряжение, кВ
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного |
32
60
70
|
42
75
90 |
-
|
|
Сопротивление резистора в составе
предохранительного защитного устройства, Ом |
-
|
36/18 |
|
Номинальная мощность резистора, Вт |
-
|
0,25/0,125
|
Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с однаковым
классом точности и номинальной мощностью, которые указываются в заказе.
*) Номинальное напряжение вторичной обмотки 110 В только для трансформаторов с
номинальным напряжением первичной обмотки 6600 и 11000 В.
**) Высший класс точности указывается в заказе.
***) Высший класс точности 0,2 только для трансформаторов с номинальным
напряжением вторичной обмотки 100 В.
|
