Наименование:
ЗНОЛЭ-35

Тип:
Трансформаторы напряжения электромагнитные

ТУ:
ТУ 16-98 ОГГ.671 242.017 ТУ, ГОСТ 1983-89

Краткое тех. описание:
Для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц, являются комплектующим изделием доля КРУ 35 кВ. Номинальные: напряжение первичной обмотки 35/Ц3 кВ, напряжение основной вторичной обмотки 0,1/Ц3 кВ, напряжение дополнительной вторичной обмотки 0,1/Ц3 кВ. Класс точности 0,5, 1,0, 3,0.

Цена ЗНОЛЭ-35:
Уточняйте по телефону или через обратную связь.

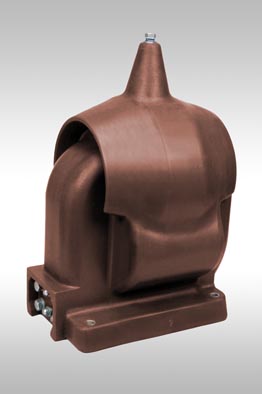

Заземляемые трансформаторы напряжения ЗНОЛЭ-35

ОГГ.671 242.017ТУ

Назначение
Трансформаторы предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в качестве встроенного элемента внутри комплектных распределительных устройств (КРУ).
Условия работы:
- температура окружающего воздуха - от минус 60°С до плюс 55°С для исполнения "УХЛ 2.1" и от минус 10°С до плюс 55°С для исполнения "Т 2.1";
- высота установки над уровнем моря не более 1000 м;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение - любое.
Трансформаторы не имеют собственной защиты от резонансных явлений и коммутационных перенапряжений в сети.

Патентная защита
Патент на изобретение № 2193252.

Технические данные

Название параметра	Норма
Класс напряжения, кВ	35	27
Наибольшее рабочее напряжение, кВ	40,5	30
Номинальное напряжение первичной обмотки, В	35 000/√3	27500
Номинальное напряжение основной вторичной обмотки, В	100/√3	100
Номинальное напряжение дополнительной вторичной обмотки, В	100/3	127
Номинальная мощность основной вторичной обмотки, В•А, в классах точности: 0,5 1,0 3,0	150 300 600
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В•А	100/3	400 вне класса точности
Предельная мощность вне класса точности, В•А	1000
Схема и группа соединения обмоток	1/1/1-0-0
Номинальная частота, Гц	50 или 60
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного грозового импульса срезанного	95 190 220	80 170 200
Масса, кг	60

Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которые указываются в заказе.
