Малогабаритный переносной измеритель
удельного электрического сопротивления углеграфитовых
изделий ИУС-4
Одним из важнейших параметров, характеризующих
качество углеродных изделий (графитированных электродов
для электропечей, угольных блоков для электролизеров и
др.), является удельное электрическое сопротивление
(УЭС). Величина УЭС должна контролироваться как на
промежуточных технологических операциях, так и в конце
производственного цикла для определения марки изделия.
Измеритель ИУС-4 предназначен
для оперативного определения УЭС углеграфитовых изделий
одним оператором. Прибор позволяет проводить измерения с
боковым вводом тока в соответствии с разделом 2 ГОСТ
23776-79. Прибор предназначен для применения на
предприятиях электродной промышленности, а также цветной
и черной металлургии.
Прибор предназначен для
эксплуатации в следующих условиях:
|
• |
Температура окружающей среды
-10...+55°C. |
|
• |
Относительная влажность
воздуха (без конденсации влаги), не более 90%
при 30°C. |
|
• |
Атмосферное давление
84...106,7 кПа. |
Технические характеристики прибора
ИУС-4
|
• |
Диапазон измерения УЭС:
4,0...20,0 мкОм м |
|
• |
Порог чувствительности
прибора: 0,1 мкОм м |
|
• |
Предел допустимой основной
погрешности измерения не более: 0,1 мкОм м |
|
• |
Расстояние между
потенциальными зондами: 600 +/- 1 мм |
|
• |
Время одного измерения не
более: 1 с |
|
• |
Интервал между измерениями не
более: 4 с |
|
• |
Подключение прибора к
контролируемому изделию осуществляется путем
установки его на боковую поверхность изделия и
присоединения токовых зондов к торцам |
|
• |
Масса не более: 4 кг |
|
• |
Габариты прибора вместе с
рейкой: 600х110х115 мм |
|
• |
Индикация измеренного
значения УЭС - визуальная, цифровая в виде
четырехзначного десятичного числа. |
|
• |
Прибор индицирует текущий
результат, порядковый номер наблюдения,
усреднённый результат по серии наблюдений и
диаметр измеряемого электрода. |
|
• |
Количество возможных
наблюдений, проводимых с усреднением результата:
от 2 до 20 |
|
• |
Прибор автоматически
производит статистическую обработку серии
наблюдений, выявляет и отбрасывает анормальные
результаты и индицирует среднее значение
оставшихся. |
|
• |
Включение и выключение
питания прибора производится вручную
выключателем на лицевой панели. |
|
• |
Ресурс непрерывной работы
прибора без подзарядки аккумулятора при 1000
наблюдениях: 30 часов |
|
• |
Питание прибора автономное,
от аккумуляторной батареи 6 В, 4,5 Ач. Диапазон
изменения напряжения питания: от 5,5 до 7,0 В |
|
• |
Время заряда аккумулятора не
более 14 часов |
|
• |
Диапазон контролируемых
диаметров изделий: 75...610 мм |
|
• |
Диаметр устанавливается
оператором с помощью кнопок прибора с точностью
1 мм. |
Состав и конструкция прибора
В состав прибора входят:
-
Измерительный прибор-датчик
(ИУС-4) 1 шт.
-
Пульт управления и индикации
1 шт.
-
Аккумуляторная батарея 6 В,
4,5 Ач 1 шт.
-
Зарядное устройство 1 шт.
Измерительный прибор-датчик
представляет собой плоскую прямоугольную коробку из
алюминиевого сплава, имеющую ручку для удержания и
установленную на измерительной рейке. На рейке
расположены потенциальные зонды датчика. Измерительный
прибор-датчик выполняет следующие функции:
-
формирует стабилизированный
постоянный ток для измерения;
-
измеряет величину сигнала датчика -
падение напряжения;
-
предоставляет возможность проведения
измерения, состоящего как из одного наблюдения, так
и из серии;
-
обрабатывает результат в
соответствии с установленным режимом работы;
-
индицирует: результат текущего
наблюдения, номер наблюдения, усредненный результат
измерения по серии наблюдений, диаметр замеряемого
изделия.
Аккумуляторная батарея необходима
для питания прибора и установлена внутри него.
Зарядное устройство предназначено
для заряда аккумуляторов прибора. Выполнено в виде
штепсельного разъёма на 220 В и соединительного шнура,
подключаемого к измерительному прибору через разъем.
Имеется светодиодный индикатор процесса заряда
аккумуляторов на корпусе устройства.
Весь прибор смонтирован в сварном
алюминиевом корпусе. Внешний вид прибора с рейкой
представлен на рис. 1.

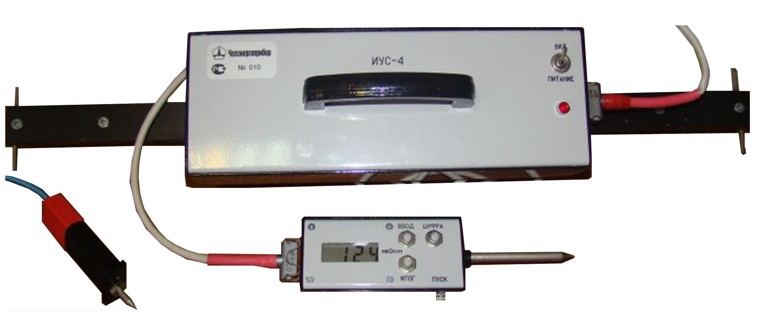

Рис. 1. Внешний вид прибора с рейкой

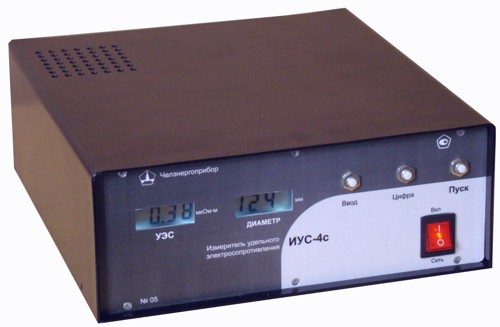

Рис. 2. Стендовый вариант прибора
ИУС-4
Алгоритм функционирования схемы
прибора в момент проведения измерения следующий.
Установив прибор на исследуемый образец - углеграфитовое
изделие, оператор нажимает кнопку "Пуск". МикроЭВМ
проводит измерение смещения нуля схемы, запуская АЦП.
После получения от АЦП кода смещения нуля, микроЭВМ
включает генератор стабильного постоянного тока и,
выдержав время для завершения переходного процесса, дает
команду на повторный запуск АЦП. По завершению работы
АЦП, микроЭВМ получает код, пропорциональный напряжению
на потенциальных зондах, и выключает генератор тока.
Имея код, пропорциональный сигналу на потенциальных
зондах, и код смещения нуля измерительной схемы,
микроЭВМ проводит коррекцию, рассчитывает УЭС по
диаметру, заданному оператором, и выводит на индикатор
номер наблюдения, а вслед за этим примерно через одну
секунду результат наблюдения, сохраняя его в памяти. В
дальнейшем оператор может провести следующее наблюдение,
продолжая серию, или, нажав кнопку "Итог", получить
среднее значение по проведенной серии наблюдений с
отбрасыванием грубых ошибок. Для этого микроЭВМ
производит поиск грубой ошибки среди результатов (в
соответствии с ГОСТ 11.002-73) и отбрасывает её, если
она есть, находит среднее значение оставшихся
результатов и выводит его на индикатор. Грубые ошибки
при проведении определения УЭС графитовых изделий в
основном определены возможностью попадания в область
протекания тока непроводящих посторонних включений
(загрязнение поверхности электрода). Если оператор в
течение примерно восьми секунд не нажимает кнопки
прибора, микроЭВМ гасит индикатор, оставляя гореть
только нижний сегмент в правом знакоместе. Это делается
для экономии заряда аккумуляторной батареи.
Если по условиям производства
целесообразно проводить измерение УЭС двумя операторами,
то мы предлагаем модификацию прибора с торцовым вводом
тока ИУС-4ГТ. У этого прибора отсутствует измерительная
рейка, а потенциальные зонды представляют собой как бы
ножки корпуса прибора. Токовые зонды соединены с
прибором гибкими проводами и устанавливаются операторами
по торцам контролируемого изделия. Измерение УЭС при
этом проводится согласно разделу 1 ГОСТ 23776-79.
|
