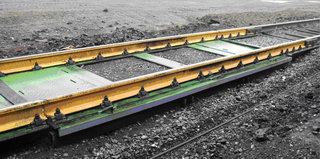

Весы вагонные электромеханические
для взвешивания в статике ВВМ-С
|
|
Весы
вагонные. Назначение:
Весы вагонные электромеханические для взвешивания в
статике ВВМ-С предназначены для статического взвешивания
железнодорожных вагонов с индикацией массы взвешиваемого груза.
Весы вагонные могут использоваться в различных
отраслях промышленности для коммерческого и технологического учета
при поступлении, обработке и отправке грузов.
По устойчивости к климатическим воздействиям весы соответствуют
группе исполнения С4 по ГОСТ 12997.
|
Вагонные Весы ВВМ-С
сертифицированы и занесены в Государственный реестр средств измерений -
Сертификат об утверждении типа средств измерений
RU.C.28.063.A №17301.
Весы вагонные. Описание:
По способу установки на месте
эксплуатации вагонные весы являются стационарными.
Весы состоят из грузоприемной платформы, установленной на узлах
встройки датчиков, узлов встройки, установленных на фундаменте с
тензорезисторными датчиками С16А (производства фирмы «Hottinger Baldwin
Messtechnik», Германия), измерительного прибора WE 2110 (производства фирмы «Hottinger
Baldwin Messtechnik», Германия) и соединительной коробки с кабелем.
Принцип действия вагонных
весов основан на изменении электрического сигнала тензометрических
датчиков в зависимости от измеряемой нагрузки, его обработки и выдачи информации
на цифровое табло измерительного прибора.
Весы вагонные. Технические
характеристики :
|
Наибольший предел
взвешивания (НПВ) |
т |
150 |
|
Наименьший предел
взвешивания (НмПВ) |
т |
1 |
|
Класс точности по ГОСТ
29329-92 |
- |
средний |
|
Цена поверочного
деления (e) |
кг |
50 |
|
Дискретность отсчёта
(d) |
кг |
50 |
|
Вид отсчётного
устройства |
- |
дискретный |
|
Потребляемая мощность |
Вт, не менее |
100 |
|
Пределы допускаемой
погрешности при эксплуатации для интервалов взвешивания: |
|
|
|
·
от НмПВ до 25 т |
кг |
±50 |
|
·
от 25 до 100 т |
±100 |
|
·
от 100 т до НПВ |
±150 |
|
Габаритные размеры
грузоприёмного устройства (ГПУ): |
|
|
|
·
длина |
мм, не более |
15500 |
|
·
ширина |
1800 |
|
·
высота |
1400 |
|
Масса ГПУ |
т, не более |
11 |
|
Ширина железнодорожной
колеи |
мм |
1520 |
|
Электрическое питание
(однофазный переменный ток): |
|
|
|
·
напряжение |
В |
220 |
|
·
частота |
Гц |
50 |
|
Рабочий диапазон
температур эксплуатации: |
|
|
|
·
грузоприёмного
устройства |
°С |
-35…+40 |
|
·
измерительного
прибора |
+10…+40 |
|
Вероятность безотказной
работы за 2000 ч |
не менее |
0,92 |
|
Средний срок службы |
лет, не менее |
10 |
|
