Микроомметр ИКС-5

Важной характеристикой электрических аппаратов, таких как высоковольтные выключатели и разъединители большой мощности является переходное электрическое сопротивление контактов. Превышение этим сопротивлением установленных норм может привести к дополнительным потерям энергии, перегреву, или даже к возгоранию выключателей. Поэтому важен регулярный контроль величины этого сопротивления. Существующие приборы дороги, громоздки, имеют сетевое питание и часто не обеспечивают необходимой точности измерения. Ниже описан микроомметр ИКС-5, разработанный на современной элементной базе, легкий, компактный и обеспечивающий измерение низких сопротивлений с высокой точностью.

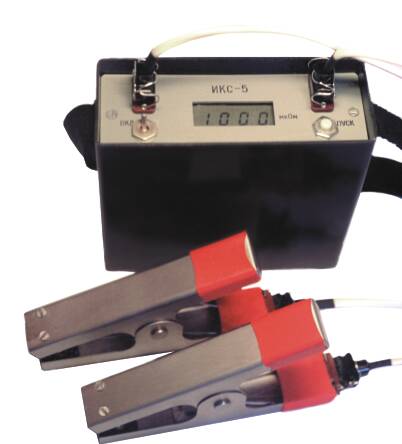

Малогабаритный переносной микроомметр ИКС-5 предназначен для оперативного измерения низкого электрического сопротивления постоянному току, в первую очередь переходного сопротивления высоковольтных выключателей и разъединителей. Прибор позволяет также измерять электрическое сопротивление низкоиндуктивных цепей других машин и аппаратов в диапазоне от 1 до 10000 мкОм. Микроомметр выполнен на современной элементной базе, имеет в составе микроЭВМ и интегрирующий аналого-цифровой преобразователь высокого разрешения, что обеспечивает эффективное подавление помех промышленной частоты (испытан в 5 метрах от линии 500 кВ), прост в эксплуатации и почти не требует обслуживания. Прибор помещен в прочный сварной корпус из алюминиевого сплава и не боится ударов и грубого обращения.

От известных микроомметров, имеющих аналогичное назначение (М-246, МЭН-2, ИТА-3, ИПС-01, ИСК-4, Ф4104, Ф415), микроомметр ИКС-5 отличается более высокой точностью (в диапазоне 1...1000 мкОм абсолютная основная погрешность реально не превосходит 1 мкОм), значительно меньшими массой и габаритами, аккумуляторным питанием (не требуется заземления), быстрой готовностью к работе, простотой эксплуатации.

Прибор предназначен для применения на предприятиях энергетики, электрических сетях, электростанциях и подстанциях, а также на тяговых подстанциях электрифицированного транспорта .

Прибор предназначен для эксплуатации в следующих условиях:

• Температура окружающей среды -20...55°C.

• Относительная влажность воздуха, не более 95% при 35°C.

• Атмосферное давление 101,3 +/- 6 кПа.

• Напряженность электрического поля частотой 50 Гц до 5 кВ/м.

• Напряженность магнитного поля частотой 50 Гц до 400 А/м.

Технические характеристики прибора ИКС-5

1. Диапазон измеряемого электрического сопротивления 1...10000 мкОм.

2. Допускаемая основная относительная погрешность измерения не превышает: +/-(0,2+0,01(10000/R-1))%, где R - измеренное значение сопротивления, мкОм.

3. Время готовности к работе, не более: 5 с.

4. Время одного измерения, не более: 2 с.

5. Интервал времени между измерениями, не менее: 4 с.

6. Габариты прибора 145х102х55 мм.

7. Масса без измерительных проводов, не более: 0,9 кг .

8. Индикация измеренного значения сопротивления - визуальная, цифровая четырехразрядная.

9. Питание прибора автономное, от аккумулятора с номинальной емкостью 1,3 Ач или от сети переменного тока 220 В, 50 Гц через штатное зарядно-питающее устройство. Одного заряда аккумулятора достаточно для проведения не менее 200 замеров.

Комплектность

В состав прибора входят:

• Измерительный прибор 1 шт.

• Длинные измерительные провода (12 м) 2 шт.

• Короткие измерительные провода (3 м) 2 шт.

• Щупы в виде зажимов типа "крокодил" с шириной схвата до 35 мм 2 шт.

• Щупы со штыревыми зондами 1 шт.

• Аккумулятор емкостью не менее 1,2 Ач 1 шт.

• Зарядно-питающее устройство 1 шт.

• Руководство по эксплуатации с методикой поверки и паспорт 1 шт.

Возможна поставка микроомметра ИКС-5 в пластиковом кейсе. Вес прибора со всеми принадлежностями и кейсом составляет менее 3.5 кг.

Возможна доставка прибора почтой или автотранспортным предприятием в любую точку России.

Прибор прошел государственные испытания в Уральском НИИ метрологии Госстандарта РФ. Внесен в госреестр средств измерений под номером 20174-06.
