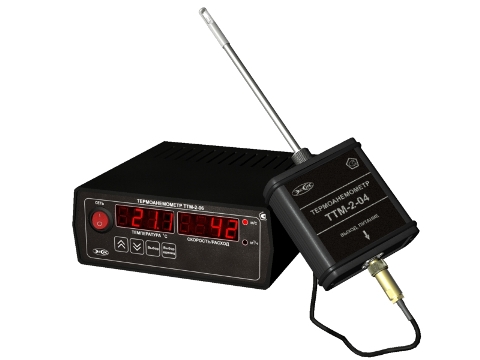

Измеритель скорости потока воздуха термоанемометр
ТТМ-2/1-06-2А
Назначение
Термоанемометр предназначен для измерений скорости воздушного
потока в жилых и производственных помещениях, системах кондиционирования,
отопления и вентиляции.
Термоанемометр может применяться в различных технологических
процессах в промышленности, энергетике, сельском хозяйстве и других отраслях
хозяйства.
Достоинства
- интерфейсы RS-232, RS-485 и USB;
- возможность регистрации данных;
- возможность пересчёта скорости в расход;
- взаимозаменяемость первичных преобразователей;
- наличие двух унифицированных аналоговых выходов;
- возможность объединения приборов в измерительную сеть.
Технические характеристики
| Диапазон измерения скорости воздушного потока, м/с |
0,1…30 |
| Разрешающая способность в диапазоне: 0,1…10 м/с
10…30 м/с |
0,01 0,1 |
| Погрешность измерения скорости воздушного потока, м/с |
±(0,05+0,05·V),
V - скорость потока |
|
Диапазон индикации расхода воздушного потока, м3/ч |
0...9999 |
|
Диапазон индикации температуры воздушного потока, оС |
-40...+60 |
|
Токовый выход:
Диапазон изменения выходного тока, мА
Дискретность изменения выходного тока, мкА
Максимальное сопротивление нагрузки, Ом |
4...20; 0...5; 0...20
19,5; 4,9; 19,5
300; 1000; 300 |
| Интерфейс связи с компьютером |
RS-232, RS-485, USB |
| Длина линии связи по RS-232, м, не более |
15 |
| Длина линии связи по RS-485, м, не более |
1000 |
| Длина линии связи по USB, м, не более |
3 |
|
Длина кабеля для подключения измерительного
преобразователя к измерительному блоку, м |
до 1000 |
|
Количество точек статистики |
30000 |
|
Напряжение питания |
220±22 В, 50±1
Гц |
|
Потребляемая термоанемометром мощность, Вт, не более |
15 |
| Масса блока измерения, кг |
1,0 |
| Масса первичного преобразователя, кг, не более |
0,6 |
|
Габаритные размеры блока измерения с учетом
присоединенных разъемов, мм, не более |
178х180х75 |
|
Рабочие условия применения блока измерения:
- температура воздуха, оС
- относительная влажность, % (без конденсации влаги)
- атмосферное давление, кПа |
-40...+50
10...95
84...106 |
|
Рабочие условия применения первичного преобразователя:
- температура воздуха, оС
- относительная влажность, % (без конденсации влаги)
- атмосферное давление, кПа |
-40...+50
10...95
84...106 |
| Средний срок службы, лет |
5 |
Зонды и устройства используемые с прибором
ТТМ-2-04-01
|
