Микрокомпьютерный расходомер-скоростемер МКРС

ОПИСАНИЕ, НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ

МКРС - переносное высокоточное средство измерения скорости движения и расхода воды  преимущественно в открытых, безнапорных потоках. МКРС - гидрометрическая вертушка нового поколения. Прибор надежен и неприхотлив в эксплуатации, легок в использовании.

МКРС позволяет организовать оперативный контроль (аудит) расходов воды в системах водоснабжения и водоотведения промышленных и сельскохозяйственных предприятий, жилищно-коммунального хозяйства, эффективный экологический мониторинг сбросов сточных вод в водные объекты, проверку стационарных средств измерения во время их установки при организации водоучета и их периодический контроль. МКРС может применяться на гидрометрической сети Гидромета, при гидрогеологических изысканиях, в проектных организациях, при лабораторных исследованиях и пр.

Применяется для проведения измерений на следующих объектах: реки, каналы, лотки, самотечные трубы и сбросные коллектора, лаборатории и прочие водотоки, а также напорные трубопроводы средних и больших диаметров (с использованием вспомогательного оборудования для врезки в трубопровод).

МКРС состоит из датчика скорости движения потока с кабелем и измерительного блока. В качестве датчика скорости движения потока жидкости используется миниатюрный легкий пластиковый лопастной винт (в обиходе - вертушка) в сборе с держателем лопастного винта. Датчик соединяется с измерительным блоком кабелем необходимой длины. Держатель помещается в поток закрепленным на специальной гидрометрической штанге, рыбовидном грузе и пр.

В приборе используется электролитический принцип формирования импульсов, основанный на электропроводности воды. Вертушка вращается под действием набегающего на неё потока. Каждый раз в момент прохождения торца лопасти вертушки мимо неподвижного торца держателя изменяется сопротивление между двумя электродами держателя. Таким образом формируются импульсы, частота которых затем автоматически пересчитывается по градуировочной характеристике вертушки в скорость потока. Каждая вертушка имеет свою индивидуальную градуировочную характеристику.

В момент измерения на ЖКИ отображаются мгновенные значения скорости потока, производится статистическая обработка наблюдений. По окончании измерения отображается измеренное значение осреднённой по времени скорости и значение погрешности измерения. Измерительный блок имеет три кнопки управления, 8-разрядный жидкокристаллический морозостойкий индикатор, звуковой излучатель для звуковой индикации нажатий клавиш и окончания измерения, переключатель для включения/выключения блока, разъём для подключения датчика скорости, батарейный отсек для элемента питания 4,5 В, нашейный ремешок.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1	Рабочий интервал измерения скорости	0.025-5.000 м/с
2	Пределы измеряемых расходов воды:
	одноточечным способом	0.1-100.0 м3/с
	основным и детальным способами "скорость-площадь"	не ограничивается
3	Погрешность измерения скорости (выбирается из приведенного ряда непосредственно перед измерением), менее	1.5%, 2.0%, 2.5%, 4.0%,6.0%, 10.0%
4	Диаметр лопастного винта	20 мм
5	Максимальная глубина потока	ограничивается средствами установки датчика в поток
6	Средство установки датчика в гидростворе	штанга диаметром 16 или 28 мм
7	Технологическое время измерения:
	скорости	не более 2 мин
	расхода одноточечным методом	не более 5 мин
8	Питание	4,5 В (плоская батарейка)
9	Масса в упакованном состоянии	1,1 кг
10	Габаритные размеры в собранном виде	120х100х200 мм
11	Звуковой сигнал оповещения

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Основные


1. Измерение скорости, осредненной во времени, движения воды в точке с погрешностью, не превышающей заданную перед измерением.
   В прибор заносится значение допустимой погрешности измерения.

2. Измерение расхода воды в потоке с произвольным поперечным сечением одноточечным методом "скорость-площадь" по МИ13-92
   Перед измерением в память МКРС заносятся координаты живого сечения и шероховатости русла на разных участках профиля. Координаты точки установки датчика (B, Hc) для измерения средней скорости потока высвечиваются на ЖКИ. Погрешность измерения расхода при выполнении требований МИ 13-92 - не более 3%. Движение потока может быть равномерным, неравномерным и неустановившимся.

3. Измерение расхода воды в потоке с круглым поперечным сечением (безнапорные трубопроводы) одноточечным методом "скорость-площадь" по МИ2220-96
   Внутренний диаметр трубы-коллектора и уровень наполнения на оси трубы-коллектора заносится в память прибора непосредственно перед измерением. Расстояние от дна до точки установки датчика (Hc) высвечивается на ЖКИ. Погрешность измерения расхода - менее 4%. Движение потока может быть равномерным, неравномерным и неустановившимся.

4. Измерение расхода воды традиционными основным и детальным методами "скорость-площадь".
   С помощью МКРС измеряются продольные скорости в нескольких точках на скоростных вертикалях. Расход потока затем вычисляется согласно МИ1759

Дополнительные

1. Вычисление площади произвольного поперечного сечения потока

2. Вычисление площади круглого поперечного сечения потока при измерении в трубе-коллекторе

КОМПЛЕКТ ПОСТАВКИ

• измерительный блок с 8-символьным ЖКИ для отображения информации (рассчитан на работу при температуре окружающей среды от -30 до +50 гр.С) и тремя кнопками для управления измерениями

• держатель под штангу (штанга не поставляется) диаметром 16 мм или 28 мм с кабелем длиной 5м (или любой нужной длины по запросу)

• лопастной винт - 2 шт.

• элемент питания 4.5 В, 3R12

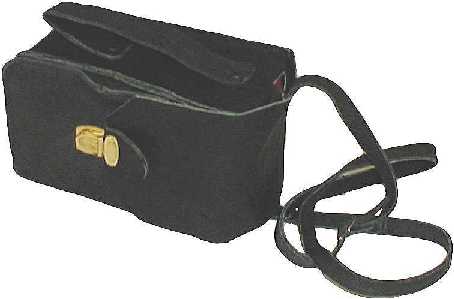

• сумка для транспортировки и хранения МКРС

• паспорт

• инструкция по эксплуатации

• свидетельство о поверке МКРС

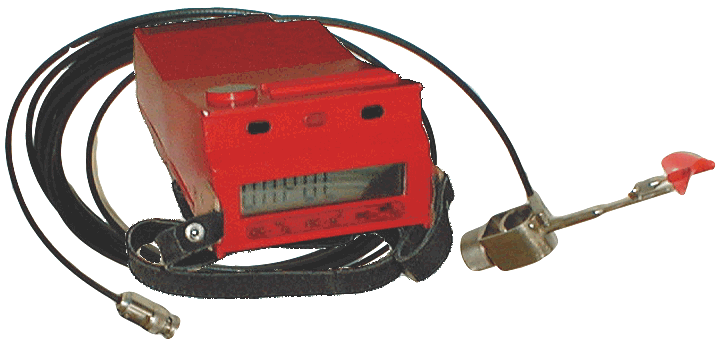

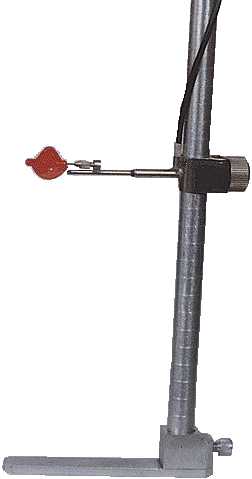

Лопастной винт	Держатель на штанге 16мм	МКРС в сборе.

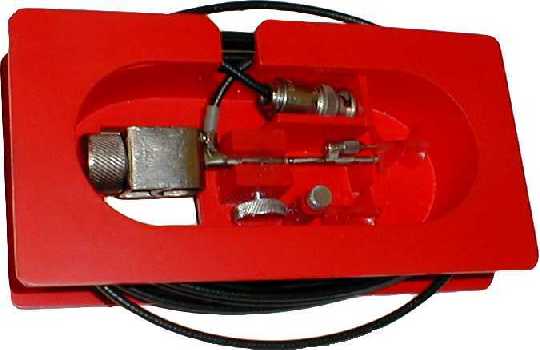

Бобина с держателем лопастного винта,  запасным лопастным винтом и кабелем		Измерительный блок
