Весы автомобильные
электромеханические для взвешивания в статике ВЭМА-С
|
|
Весы
автомобильные назначение:
Весы автомобильные электромеханические для
статического взвешивания ВЭМА-С предназначены для взвешивания в
статическом режиме в условиях умеренного климата грузов, перевозимых
автомобильным транспортом.
Весы могут использоваться в различных отраслях
промышленности для рациональных решений при поступлении, обработке и
отправке грузов.
Весы
ВЭМА-С сертифицированы и занесены в Государственный реестр средств
измерений - Сертификат об утверждении типа
средств измерений RU.C.28.007.A №3282.
|
Весы
автомобильные ВЭМА-С.
Технические характеристики:
|
Рабочий диапазон
температур эксплуатации : |
|
|
|
·
грузоприёмного
устройства |
°С |
-35…+50 |
|
·
прибора
измерительного |
+10…+40 |
|
Электрическое питание
(однофазный переменный ток): |
|
|
|
·
напряжение
·
частота |
В |
220 |
|
Гц |
50±1 |
|
Класс точности весов по
ГОСТ 29329 |
- |
средний |
|
Потребляемая мощность |
Вт, не более |
100 |
|
Вероятность безотказной
работы весов за 2000 ч |
- |
0,92 |
|
Средний срок службы
весов |
лет |
10 |
Весы
автомобильные -характеристики.
Наибольший предел взвешивания (НПВ), наименьший предел взвешивания (НмПВ)
весов, исполнение грузоприёмных платформ (ГПП), цена поверочного деления (е)
весов, число поверочных делений (ne) должны соответствовать значениям, указанным
в таблице.
Весы автомобильные. Габаритные
размеры весов:
|
Исполнение ГПП |
Наибольшая
грузоподъёмность, т |
Габаритные размеры,
мм |
Масса, кг, не более |
|
01 |
30 |
4500×3000×700 |
2000 |
|
02 |
6000×3000×700 |
2500 |
|
03 |
25 |
7500×3000×700 |
3000 |
Весы атомобильные. Пределы
допускаемой погрешности:
|
Пределы
взвешивания, т |
Цена поверочного
деления e |
Число поверочных
делений ne |
Предел допускаемой
погрешности при эксплуатации в интервале взвешивания, кг |
|
НПВ |
НмПВ |
от НмПВ до 500e |
свыше 500e до 2000e |
свыше 2000e |
|
20 |
0,2 |
10 |
2000 |
10 |
20 |
- |
|
0,4 |
20 |
1000 |
20 |
40 |
- |
|
25 |
0,2 |
10 |
2500 |
10 |
20 |
30 |
|
0,4 |
20 |
1250 |
20 |
40 |
- |
|
30 |
0,2 |
10 |
3000 |
10 |
20 |
30 |
|
0,4 |
20 |
1500 |
20 |
40 |
- |
|
40 |
0,4 |
20 |
2000 |
20 |
40 |
- |
|
1,0 |
50 |
800 |
50 |
100 |
- |
|
50 |
0,4 |
20 |
2500 |
20 |
40 |
60 |
|
1,0 |
50 |
1000 |
50 |
100 |
- |
|
60 |
0,4 |
20 |
3000 |
20 |
40 |
60 |
|
1,0 |
50 |
1200 |
50 |
100 |
- |
Весы
автомобильные ВЭМА - С. Описание:
Принцип работы
автомобильных весов основан на преобразовании механической нагрузки,
действующей на грузоприемное устройство, в электрический сигнал, поступающий от
силоизмерительных датчиков на измерительный прибор, с отображением результатов
взвешивания в цифровом виде и возможностью его дальнейшей обработки на ПЭВМ и
выдачей результатов на печатающее устройство.
Весы автомобильные являются
стационарным устройством для статического взвешивания и состоят из
грузоприёмного устройства (ГПУ), комплектуемого в зависимости от заказа
одной…тремя грузоприемными платформами (ГПП), прибора измерительного, кабелей.
(По требованию заказчика весы ВЭМА-С могут дополнительно комплектоваться ПЭВМ с
программным обеспечением и печатающим устройством).

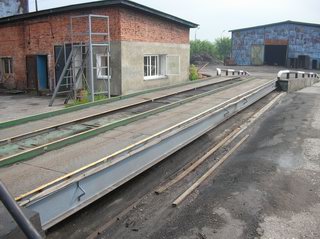

Грузоприёмные платформы
автомобильных весов служат для размещения на них взвешиваемого груза.
Каждая из платформ представляет собой две разборные несущие конструкции,
состоящие из балок, покрытых металлическим настилом. Каждая из платформ
опирается на силоизмерительные датчики, установленные на нижнем основании,
которое устанавливается на фундамент и крепится к закладным деталям фундамента.
Во избежание смещения грузоприёмного устройства при наезде и съезде
автотранспорта в конструкции предусмотрены отбойники. Зазор 1…2 мм
устанавливается с помощью регулировочных пластин.
|
