Описание
Технические данные

Наименование:
ВНТ-4501, 22 исполнения

Тип:
Весы низкоплатформенные тензометрические

ТУ:
ТУ 4274-015-00225526-96, ГОСТ 29329

Краткое тех. описание:
Для измерения в статике массы груза как в таре, так и без тары, размещаемого на грузоприемном устройстве. Обеспечивают вывод различных протоколов работы весов, хранение базы данных грузов, прошедших через весы за день, неделю, месяц, управление базой данных и т.п. Диапазон измерения массы 150 кг в зависимости от исполнения. Класс средний.

Цена ВНТ-4501, 22 исполнения:
Уточняйте по телефону или через обратную связь.

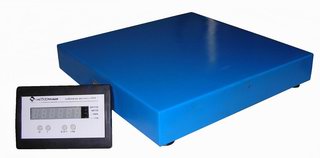

Весы низкоплатформенные тензометрические ВНТ-4501

Весы низкоплатформенные. Назначение:

Весы низкоплатформенные ВНТ-4501 являются стационарным устройством для измерения массы груза в технологических процессах, а также при коммерческих расчётах. При взвешивании в таре предусмотрен режим "выборка тары".

Весы низкоплатформенные. Технические характеристики:

Напряжение питания при частоте 50 Гц, В - 220;
Потребляемая мощность, Вт, не более - 10;

Весы низкоплатформенные. Условия эксплуатации весов:

прибор измерительный БУ-4263-М2 – при температуре от +10 до +40°С;
прецизионный тензоизмеритель “Микросим-06А” – при температуре от -10 до +40°С, относительной влажности до 95%;
грузоприёмное устройство (ГПУ) – при температуре от -30 до +45°С, относительной влажности до 95%.

Модель весов	Наибольший предел взвешивания (НПВ), кг	Число поверочных делений	Цена поверочного деления, кг	Наименьший предел взвешивания (НмПВ), кг	Размеры платформы (В х А), мм	Масса, кг
ВНТ-4501-20-2000	20	2000	0,01	0,2	400 х 500	27
ВНТ-4501-25-2500	25	2500			400 х 500	27
ВНТ-4501-30-3000	30	3000			500 х 600	36
ВНТ-4501-40-2000	40	2000	0,02	0,4	500 х 600	36
ВНТ-4501-50-2500	50	2500			600 х 600	43
ВНТ-4501-60-3000	60	3000
ВНТ-4501-80-1600	80	1600	0,05	1,0
ВНТ-4501-100-2000	100	2000			600 х 800	55
ВНТ-4501-150-3000	150	3000
ВНТ-4501-200-2000	200	2000	0,1	2,0

Длина соединительного кабеля уточняется при заказе, но не более 100 м.

Отличительные особенности данных весов:

сверхнизкая высота грузоприемной платформы (Н=110 мм);
окраска эпоксидными эмалями;
платформа из нержавеющей стали (по заказу).

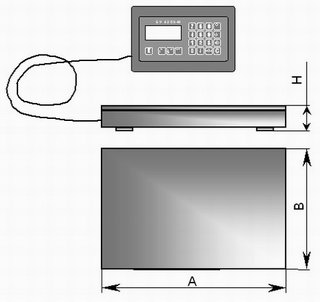

Весы низкоплатформенные.Схематичное изображение:

Весы низкоплатформенные.Устройство и принцип действия:

Основой весов является грузоприемное устройство (ГПУ). Оно состоит из грузоприёмной платформы с одним тензорезисторным весоизмерительным датчиком 4502 ДТВ, который преобразует силу тяжести взвешиваемого груза в электрический сигнал. В зависимости от величины электрического сигнала прибор тензоизмерительный (БУ4263-М2 или Микросим-06А) вырабатывает счетные импульсы, количество которых пропорционально массе взвешиваемого груза. Результаты измерения выводятся на цифровое табло тензоизмерительного прибора весов, который устанавливается в удобном для потребителя месте и соединяется с ГПУ кабелем с контактным разъемом.
