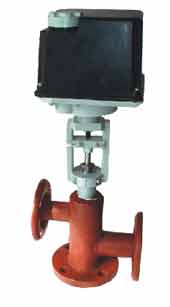

Клапаны смесительные трёхходовые
27с908нж (КСТ)
Клапаны предназначены для
применения:
- в местных и центральных тепловых
пунктах (МТП, ЦТП);
- в системах горячего и холодного
водоснабжения, теплоснабжения;
- а также для применения в
различном технологическом оборудовании
РАБОЧАЯ СРЕДА:
Клапаны регулирующие применяются для регулирования давления и расхода жидкостей
и газов без абразивных частиц, таких как вода, водяной пар, воздух и среды,
совместимые с материалами внутренних частей корпуса. Клапаны регулирующие не
являются запорной арматурой
Условия эксплуатации:
- температура рабочей среды,
о C :
- вода - от -10 до +50
- пар - до + 220
- газообразные среды от - 40°С
до + 220°С
- рабочее давление: до 1,6МПа.
Технические характеристики,
габаритные и присоединительные размеры КСТ:
|
Характеристики и единицы измерения |
Типоразмер клапана КСТ |
| 50/14 |
50/19 |
50/26 |
50/34 |
80/42 |
80/52 |
100/65 |
|
Условный проход Д у, мм |
50 |
80 |
100 |
|
Условный ход затвора, мм |
14 |
16 |
20 |
22 |
|
Условная пропускная способность К vу, м 3 /ч |
5 |
10 |
20 |
30 |
50 |
80 |
130 |
|
Относит. протечка в затворе от К vу,% |
0,1 |
0,2 |
| Размеры, мм |
H
Ду1
Ду2
L1
L
L2
h |
240
40
50
580
75
80
110 |
285
50
80
620
90
98
130 |
325
80
100
675
121
108
150 |
| Масса,
не более, кг |
17 |
22.1 |
27.5 |
|
Диаметр верхнего седла, мм |
17,5 |
21,5 |
28 |
35,5 |
43,4 |
53 |
66 |
|
Диаметр нижнего седла, мм |
14 |
19 |
26 |
34 |
42 |
52 |
65 |
|
