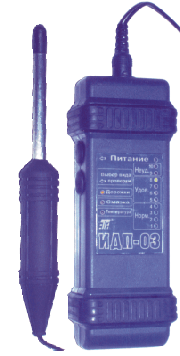

ИДП-03 - это
портативный прибор, предназначенный для контроля подшипников качения
электрических машин и вращающегося механического оборудования (насосов,
компрессоров, вентиляторов).
ИДП-03 обеспечивает оценку:
- степени износа дорожек и тел качения;
- режима смазки дорожек и тел качения;
- теплового состояния подшипника.
ИДП-03 позволяет
качественно оценить состояние подшипников качения нагруженной машины мощностью
до 400 кВт с частотой вращения до 6 000 об/мин.
Принцип работы индикатора:
- при проверках дорожек и тел качения на износ и режима их смазки
сравниваются мгновенные значения виброускорения подшипникового щита нагруженной
машины в месте, жестко соприкасающемся с наружным кольцом подшипника, с
пороговыми значениями в двух наиболее информативных для электрических машин
диапазонах частот. При этом факт достижения соответствующего порогового значения
устанавливается по числу импульсов виброускорения относительно этого порогового
значения за установленное время измерения.
- при проверке теплового состояния подшипника сравниваются температуры
подшипникового щита в месте установки подшипника с пороговыми значениями.
Технические характеристики:
1) контролируемые параметры:
- при проверке дорожек и тел качения на износ - виброускорение;
- при проверке режима смазки дорожек и тел качения - виброускорение;
- при проверке теплового состояния подшипника - температура;
2) динамический диапазон, дБ:
- при проверке дорожек и тел качения на износ: 63-90;
- при проверке режима смазки дорожек и тел качения: 53-80;
3) контролируемый диапазон частот, Гц:
- при проверке дорожек и тел качения на износ: 500-1200;
- при проверке режима смазки дорожек и тел качения: 8000-8500;
4) индикация - светодиодная;
5) питание автономное или от внешнего блока питания;
6) выходное постоянное напряжение при проверке изоляции обмоток относительно
корпуса машины и между обмотками - 1000 В;
7) индикация - светодиодная и звуковая;
8) питание - автономное или от внешнего блока питания;
9) напряжение питания - 7,2 (-1,2 + 1,6)
В;
10) потребляемая мощность -не более 1 Вт;
11) габаритные размеры - 205ґ80ґ50
мм;
12) масса - не более 0,5 кг.
Гарантийный срок эксплуатации изделий - 24 месяца со дня продажи.
|
