УСТРОЙСТВО ЗАРЯДНО-РАЗРЯДНОЕ ЗР-80А-170В

ОБЩИЕ СВЕДЕНИЯ

Предназначено  для заряда (разряда) аккумуляторных батарей типов 42ВНЖ-300, 84ВНЖ-300, 84КМ-300, 90KL-375, 56PzS (M)-350P, а также других типов.

Структура условного обозначения

 Устройство ЗР-80А-170В:

ЗР – устройство зарядно-разрядное;

80А – зарядно-разрядный  ток до 80 А;

170В – напряжение батареи до 170 В.

Условия эксплуатации

 Закрытые отапливаемые помещения с температурой окружающей среды от  плюс 1 до плюс 35ºС,
не взрыво- и не пожароопасные, не содержащие агрессивных паров и газов, атмосферное давление
– 630…800 мм. рт. ст. , относительная влажность воздуха (при +25ºС) – 80%

ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Питающая сеть:

- напряжение, В...................................................…...……………………………………......... 380

- частота, Гц.................................. …………………………………….......…..…..….50

- число фаз……………………….................………………………………………………………...………3

2. Диапазон стабилизированного зарядного (разрядного) тока, А………………………... 5...80

3.  Относительная погрешность стабилизации тока в указанном диапазоне, не более, % … 2

3. Диапазон зарядного напряжения, В………………………………………….………..… 40...170

4. Потребляемая мощность, кВА, не более.....…………………………………….............….. 16

5. Габаритные размеры, мм.....................…………………………………..................... 580х800х1130

6. Масса, кг, не более.......................................…………………………………….................…210

Предлагаемое зарядно-разрядное устройство просто и надежно в эксплуатации,  позволяет постоянно контролировать ток заряда/разряда и напряжение на аккумуляторной батарее, обеспечивает заряд и разряд батареи стабилизированным током до конечного напряжения в указанном диапазоне в течение 0,5 – 20 часов (дискретность задания уставки времени 10мин.), либо по уставке конечного напряжения (дискретность уставки напряжения 1 В), автоматическое отключение тока при перегрузке в силовой цепи и при неправильном подключении батареи (обратная полярность) или по окончании режима работ, а  также индикацию времени заряда (разряда), запоминание с последующей индикацией по команде оператора времени разряда аккумуляторной батареи до конечного разрядного напряжения.

При разряде происходит рекуперация энергии, отдаваемой батареей в питающую сеть, что позволяет экономить электроэнергию.

Гарантийный срок хранения – не более 12 месяцев со дня изготовления до момента продажи

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

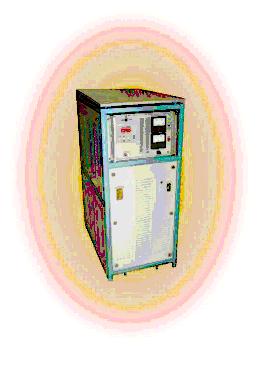

Конструктивно устройство выполнено в виде металлического каркаса, в котором на направляющих установлен блок – преобразователь, выполненный на основе унифицированной типовой конструкции; в нижней части каркаса размещен трансформатор.

 На лицевой панели преобразователя расположены органы управления и индикации: выключатель для защиты силовой цепи  при токах заряда/разряда, превышающих максимальный, тумблер для включения режима заряда и режима разряда, индикатор сигнализации пуска, вольтметр, индикатор наличия напряжения питания, предохранитель, кнопки переключателя ПУСК, СТОП – запуска и остановки режима заряда/разряда, резистор для установки тока заряда/разряда, амперметр, индикатор сигнализации перегрузки, кнопки управления таймером.

 Принцип действия устройства основан на преобразовании трехфазного переменного напряжения в постоянное при заряде и на преобразовании постоянного напряжения в трехфазное переменное напряжение с рекуперацией энергии в сеть при разряде.

 На передней панели установлены выключатель, предназначенный для включения питающей сети ~380В и индикатор, сигнализирующий о включении питающей сети.
