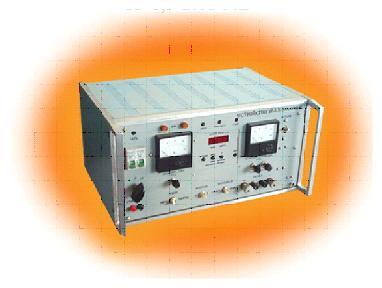

УСТРОЙСТВО ЗАРЯДНО-РАЗРЯДНОЕ
ЗР-1,5-20А-60В
ОБЩИЕ
СВЕДЕНИЯ
Предназначено для заряда (разряда)
кислотных аккумуляторных батарей, эксплуатируемых на автотранспорте,
бронетанковой технике и авиации.
Структура условного обозначения
Устройство ЗР-1,5-20А-60В:
ЗР – зарядно-разрядное устройство;
1,5 – потребляемая мощность, кВА, не
более;
20А – зарядный ток до 20 А;
60В – напряжение батареи до 60 В.
Условия эксплуатации
Закрытые помещения с температурой
окружающей среды от
минус 10 до плюс 35ºС, не взрыво- и
не пожароопасные, не
содержащие агрессивных паров и газов, атмосферное давление
– 630…800 мм. рт. ст. , относительная влажность воздуха
(при 15ºС) – 80%
ТЕХНИЧЕСКИЕ ДАННЫЕ
1. Питающая сеть:
- напряжение,
В................................................................... 220
- частота,
Гц...............................................................….... ..50
2. Диапазон стабилизированного
зарядного тока, А… 0,5...20
3. Номинальное напряжение заряжаемой
батареи, В.… 1...60
4. Потребляемая мощность, кВА, не
более.................….. 1,5
5. Габаритные размеры,
мм.......................................... 480х360х246
6. Масса, кг, не
более............................................................ 35
Гарантийный срок хранения – не более
12 месяцев со дня изготовления до момента продажи
Гарантийный срок эксплуатации – 12
месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Устройство просто и надежно в
эксплуатации. Применение ЗР-1,5-20А-60В позволяет повысить срок службы батарей
с сохранением их максимальной емкости в течение всего срока эксплуатации.
Устройство обеспечивает:
-автоматическое выполнение
зарядно-разрядных циклов в процессе эксплуатации батарей;
-одновременный заряд или разряд от
одной до четырех батарей до конечного напряжения;
- автоматический переход из режима
стабилизации тока в режим стабилизации напряжения при достижении на
аккумуляторной батарее напряжения заданной величины;
-плавную регулировку величины
зарядного или разрядного тока;
-автоматический контроль величины
зарядно-разрядного тока, напряжения и времени выполнения цикла;
-индикацию контролируемых и рабочих
параметров в течение выполнения цикла;
-защиту от ошибочных действий
обслуживающего персонала;
-максимально-токовую защиту
зарядно-разрядной цепи.
На лицевой панели устройства
расположены:
-выключатели напряжения
зарядно-разрядной и питающей сети;
-органы установки режимов работы,
значения тока и напряжения при заряде или разряде;
-показывающие приборы и индикация
режимов работы устройства;
-программируемый таймер,
обеспечивающий отображение времени отдельных этапов и общее время выполнения
цикла;
-контактное устройство для
подключения батарей.
При заряде устройство работает
в режиме стабилизации тока и напряжения, при разряде - в режиме стабилизации
тока с рекуперацией энергии в питающую сеть.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят:
Зарядно-разрядное устройство
ЗР-1,5-20А-60В ……...……1 шт.
Упаковочный
ящик………………….…………...…….…..…1 шт.
Паспорт ……………………………….…………..…...……...1
шт.
Сертификат
качества……………..….……………………….1 шт.
|
